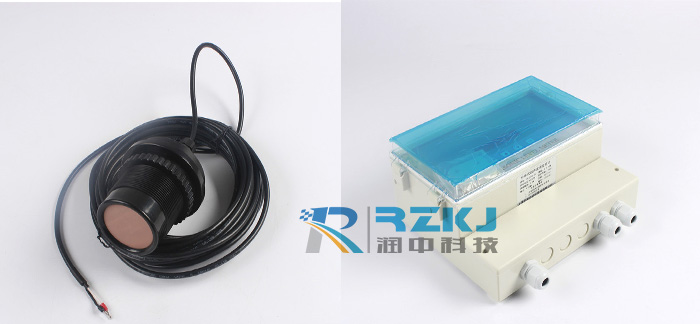

分體式超聲波液位計
|

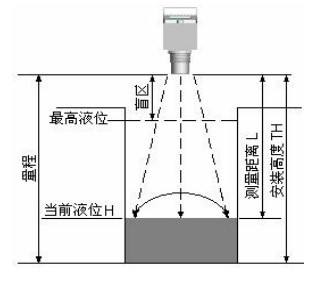

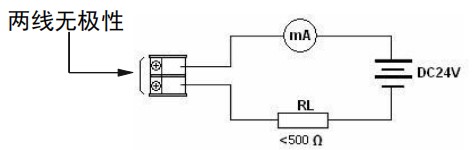

RZ-UTG分體式超聲波液位計的產品概述 本儀表包含多項**技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維 護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域？赏ㄟ^ 4~20mA 連接到顯示表或各種 DCS 系統中，為工業的自動化運行，提供實時的液位數據。  RZ-UTG分體式超聲波液位計的特點 1.電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。 2.**的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟， 此技術具有動態思維、動態分析的功能。 3.我公司擁有的聲波智能**技術，使儀表的精度大大提高，液位精度達到±0.25%， 能夠抗各種干擾波。 4.本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。 5.儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。 注意：如果水里有泡沫或飄浮物需加裝延管，延伸管管徑大于 120mm，延伸管長度按量程而定，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑；蛘邔⒐茏油ㄖ凉薜坠軓酱笥 120mm，延伸管管底打上小孔保持延伸管內液面與罐內等高,管囗也打上小孔 保持延伸管內空氣流通 。 RZ-UTG分體式超聲波液位計的技術指標 測量范圍：0～15m（根據實測量程選定） 盲區：0.45m～0.6m 測距精度：0.5%（標準條件） 測距分辨率：1mm 壓力：常壓 儀表顯示：自帶 LCD 顯示 模擬輸出：4～20mA 供電電壓：DC24V 環境溫度：－20℃～＋60℃ 防護等級：IP65 RZ-UTG分體式超聲波液位計的二線制儀表接線  RZ-UTG分體式超聲波液位計的安裝參數含義  如上圖所示，儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離 L，儀表安裝高度 TH 減去測量距離 L 將得到當前液位 H。 儀表量程指儀表能夠測量的距離，安裝高度 TH 應小于量程。 儀表盲區指儀表在探頭附近無法測量的區域，*高液位與探頭間距應大于盲區，例 盲區為 0.5m，則*高液位與探頭間距必須大于 0.5m。如：量程：6 米，盲區：0.45 米， 實際測量為：0~5.55 米 探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸 起物或渠道邊沿。 RZ-UTG分體式超聲波液位計的安裝 開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個直徑 60mm 的圓孔，將儀表探頭放入，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。 儀表安裝原則 1）探頭發射面到*低液位的距離，應小于選購儀表的量程。 2）探頭發射面到*高液位的距離，應大于選購儀表的盲區。 3）探頭的發射面應該與液體表面保持平行。 4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。 5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁 0.5m 以上。 6）若探頭發射面到*高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于 120mm，長度 0.45m～0.60m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑；蛘邔⒐茏油ㄖ凉薜，管徑大于 100mm，管底留孔保持延伸管內液面與罐內等高。 安裝注意事項 1）儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。 2）電線、電纜保護管，要注意密封防止積水。 3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。 4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時， 建議在液位儀周圍加設防高、低溫裝置。  |
分體式超聲波液位計產品咨詢、選型、報價， 咨詢電話：0517-86917118，手機： 1560-1403-222
