雷達液位計測量時如何有效規避攪拌葉片和泡沫的干擾？

在工業生產過程中，雷達液位計常用于測量液位高度，但攪拌葉片的存在以及介質產生的泡沫，會干擾雷達信號，導致測量結果不準確。以下是一些有效規避這些干擾的方法：

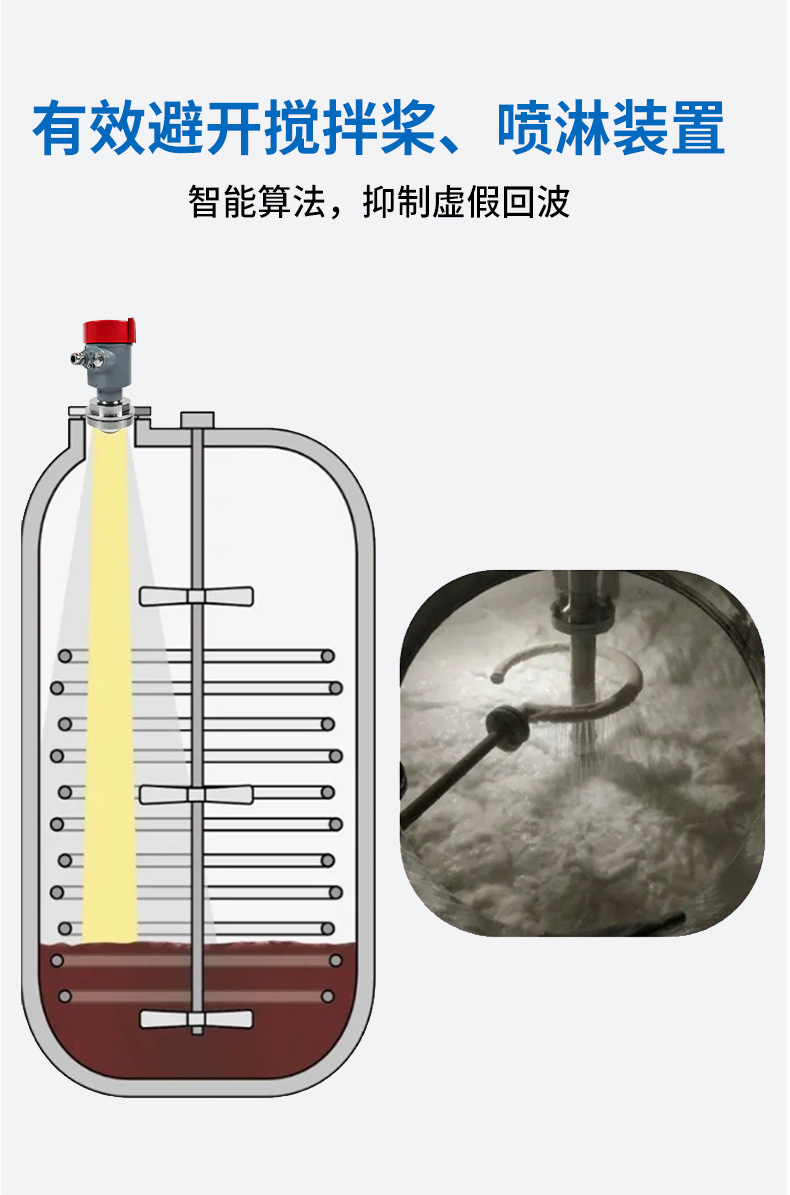

針對攪拌葉片干擾的規避方法

• 合理選擇安裝位置：

• 避開攪拌區域：盡量將雷達液位計安裝在遠離攪拌葉片旋轉中心的位置，使雷達波發射方向避開攪拌葉片的運動軌跡，減少葉片對雷達波的反射和阻擋。例如，在大型儲罐中，可將液位計安裝在靠近罐壁且與攪拌裝置有一定距離的地方。

• 利用罐壁遮擋：利用儲罐的罐壁對攪拌葉片進行一定程度的遮擋，使雷達波在傳播過程中不易直接照射到攪拌葉片上。但要注意確保雷達波能有效覆蓋到被測液位區域 。

• 調整雷達液位計參數：

• 設置回波過濾：通過設置雷達液位計的回波過濾功能，對攪拌葉片產生的虛假回波進行識別和過濾。液位計可以根據回波的強度、形狀、出現頻率等特征，區分真實液位回波和攪拌葉片產生的干擾回波。比如，攪拌葉片產生的回波可能具有較高的反射強度且出現較為頻繁，可設置參數將這類回波排除 。

• 優化脈沖寬度和頻率：調整雷達液位計發射脈沖的寬度和頻率。窄脈沖可以提高測量的分辨率，減少攪拌葉片反射信號對液位測量的影響；合適的發射頻率能使雷達波更好地穿透攪拌產生的渦流區域，獲取準確的液位回波 。

• 采用特殊的天線和波束設計：

• 窄波束天線：使用窄波束天線，使雷達波的輻射范圍更集中，減少照射到攪拌葉片上的能量。這樣可以降低攪拌葉片反射信號的強度，提高液位回波的信噪比，從而更準確地測量液位。

• 方向性天線：選擇具有特定方向性的天線，使雷達波主要向液位表面發射，盡量減少向攪拌葉片方向的輻射。同時，通過調整天線的安裝角度，確保雷達波能有效接收液位表面的反射信號。

針對泡沫干擾的規避方法

• 利用雷達波特性：

• 選擇合適頻率：不同頻率的雷達波對泡沫的穿透能力不同。高頻雷達波（如 80GHz）對泡沫的穿透性相對較好，能夠穿過部分泡沫層，接收到來自真實液位表面的反射信號。因此，在容易產生泡沫的測量場合，可優先選擇高頻雷達液位計 。

• 雙頻測量技術：采用雙頻測量技術，通過發射兩個不同頻率的雷達波，利用泡沫對不同頻率雷達波反射和吸收特性的差異，對測量數據進行分析和處理，從而更準確地確定真實液位。

• 安裝輔助裝置：

• 消泡裝置：在儲罐內安裝消泡裝置，如機械消泡器、化學消泡劑噴射裝置等。機械消泡器通過攪拌、沖擊等方式破壞泡沫結構，減少泡沫層的厚度；化學消泡劑則能降低泡沫的穩定性，使其破裂。通過減少泡沫的存在，可有效降低泡沫對雷達液位計測量的干擾 。

• 穩流管：安裝穩流管，使介質在進入測量區域前進行穩定和消泡。穩流管可以減緩介質的流速，促進泡沫的破裂，同時使液位表面更加平穩，便于雷達液位計準確測量 。

• 優化雷達液位計算法：

• 回波分析算法：改進雷達液位計的回波分析算法，增強對泡沫回波和真實液位回波的區分能力。例如，利用機器學習算法，對大量不同泡沫狀態下的回波數據進行訓練，使液位計能夠根據回波的特征準確判斷真實液位位置 。

• 動態補償算法：根據測量環境和介質特性，建立動態補償模型。當檢測到泡沫存在時，液位計自動根據預設的補償算法對測量結果進行修正，提高測量的準確性 。

通過上述方法，可以在一定程度上有效規避攪拌葉片和泡沫對雷達液位計測量的干擾，確保液位測量結果的準確性和可靠性，滿足工業生產過程中的精確控制需求。
