電磁流量計-一體式-分體式-插入式-防腐防爆
產品編號：RZ-LD

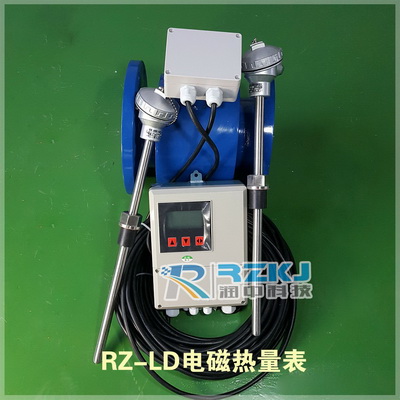

產品名稱：RZ-LD電磁流量計
產品類別：電磁流量計
銷售服務熱線：0517-86917118 15601403222 13915181149
RZ-LD電磁流量計的詳細資料：
一、概述：
RZ-LD系列電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品**應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。 RZ-LD系列電磁流量計是采用國內外技術研制開發的全智能型電磁流量計，其全中文電磁轉換器內核采用高速中央處理器。計算速度非常快、精度高、測量性能可靠。轉換器電路設計采用成熟技術，輸入阻抗高達1015歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使流量計小型流量化的特點。使客戶“買的放心，用的省心，服務稱心”是我公司的宗旨。
RZ-LD系列電磁流量計詳細參數：

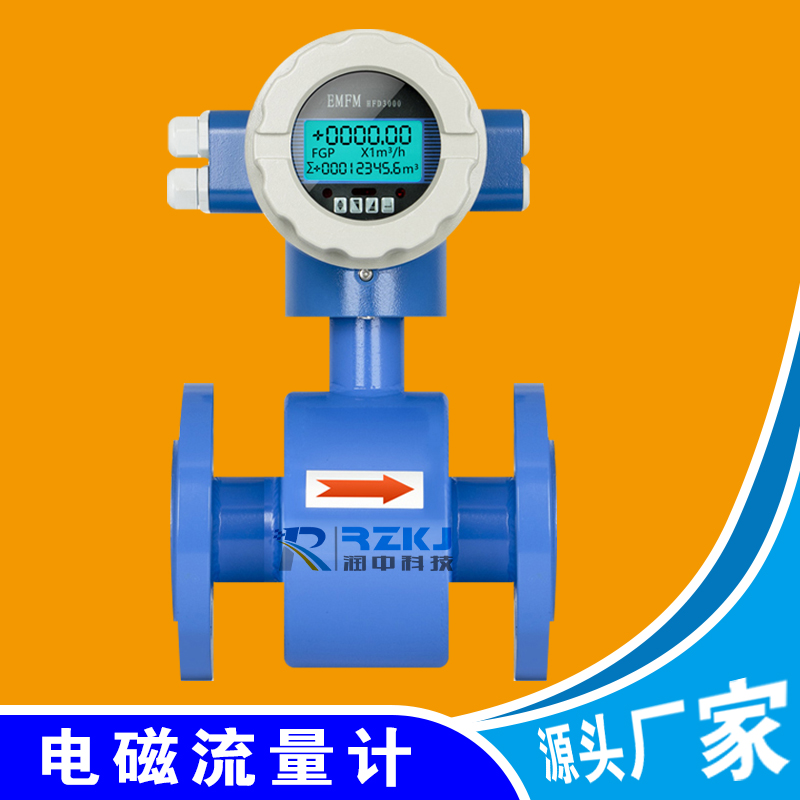

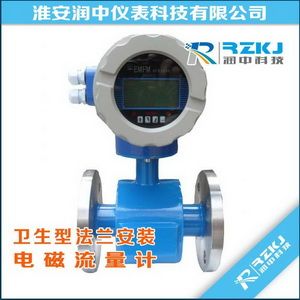

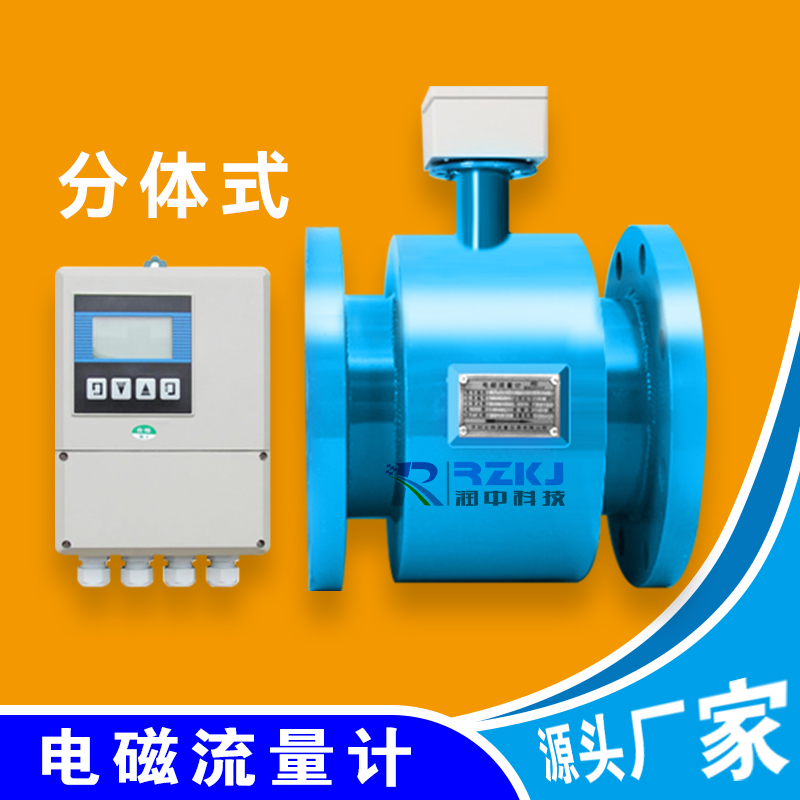

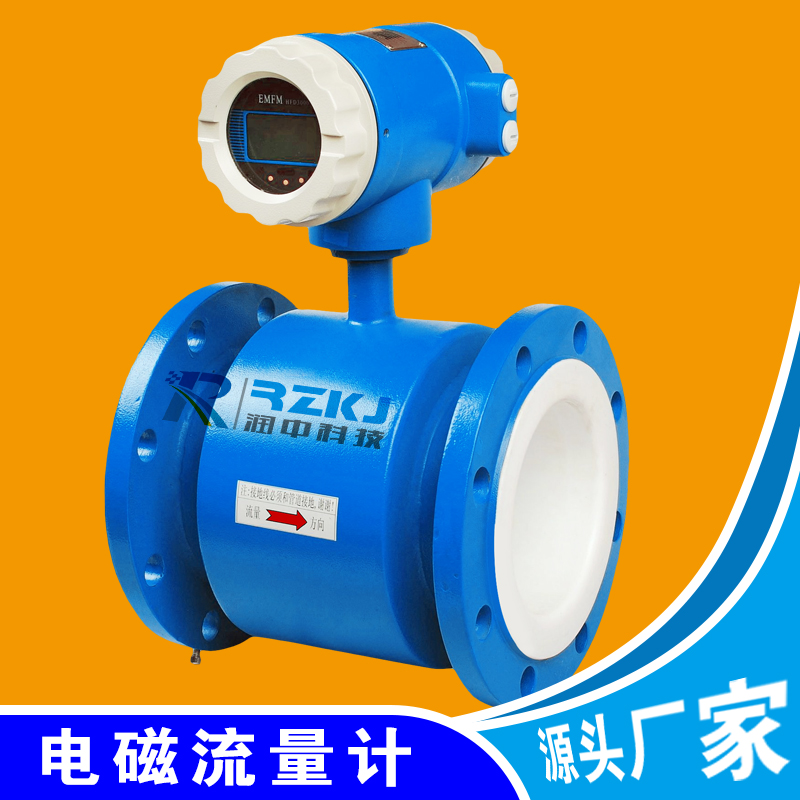

| 產品圖片 |  |  |  |
| 轉換器形式 | 一體式 | 分體式 | 低功耗 |
| 執行標準 | JB/T9248-1999 | JB/T9248-1999 | JB/T9248-1999 |
| 精度等級 | 1級或0.5級 | 1級或0.5級 | 1級 |
| 介質電導率 | > 5μs/cm | > 5μs/cm | > 5μs/cm |
| 可測低流速 | 0.1米/秒 | 0.1米/秒 | 0.1米/秒 |
| 可測高流速 | 15米/秒 | 15米/秒 | 15米/秒 |
| 量程比 | 1:20，可訂制 | 1:20，可訂制 | 1:20，可訂制 |
| 顯示器 | 標配 | 標配 | 標配 |
| 信號輸出 | 脈沖或4-20mA | 脈沖或4-20mA | 可選 |
| 供電電源 | 220VAC或+24VDC | 220VAC或+24VDC | 鋰電池 |
| 通訊接口 | 可選RS485 | 可選RS485 | 可選RS485 |
| 通訊協議 | MODBUS、HART、Profibus等 | MODBUS、HART、Profibus等 | MODBUS、HART、Profibus等 |
| 防爆等級 | Exd[ia]qIICT5 | Exd[ia]qIICT5 | Exd[ia]qIICT5 |
| 防護等級 | IP65，可選IP68 | IP65，可選IP68 | IP65，可選IP68 |
| 儀表通經 | DN6～DN2000 | DN6～DN2000 | DN6～DN2000 |
| 安裝方式 | 法蘭安裝，可選法蘭夾持 | 法蘭安裝，可選法蘭夾持 | 法蘭安裝，可選法蘭夾持 |
| 公稱壓力 | 1.6MPa或訂制 | 1.6MPa或訂制 | 1.6MPa或訂制 |
| 介質溫度 | > 180℃ | > 180℃ | > 180℃ |
| 環境溫度 | -30℃～60℃ | -30℃～60℃ | -30℃～60℃ |
RZ-LD系列電磁流量計技術參數：
| 執行標準 | 電磁流量計（JJG1033-2007） |
| 公稱通經（mm） （特殊規格可定制） | 管道式四氟襯里：DN4-DN600 |
| 管道式橡膠襯里：DN40-DN2000 | |
| 流動方向 | 正，反，凈流量 |
| 量程比 | 150:1 |
| 重復性誤差 | 測量值的±0.1% |
| 精度等級 | 0.5級，1.0級 |
| 被測介質溫度 | 常規橡膠襯里：-20～+60℃ |
| 高溫橡膠襯里：-20～+90℃ | |
| 聚四氟乙烯襯里：-30～+120℃ | |
| 高溫型四氟襯里：-20～+160℃ | |
| 額定工作壓力 （高壓可定制） | DN10～DN250≤1.6MPa |
| DN300～DN700≤1.0MPa | |
| DN800以上≤.06MPa | |
| 流速范圍 | 0.1-15m/s |
| 電導率范圍 | 被測流體電導率≥5μs/cm |
| 信號輸出 | 4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平 |
| 通訊輸出 | RS485，MODBUS協議，HART協議，Profibus-DP協議 |
| 供電電源 | 220VAC,允差15%或24VDC,紋波≤5% |
| 要求直管段長度 | 上游≥5DN，下游≥3DN |
| 連接方式 | 流量計與配管之間均采用法蘭連接，法蘭符合成熟：GB/T9113.1-2000 |
| 防爆等級 | Exd[ia]iaqIICT5 |
| 防護等級 | IP65，特殊訂制高可達IP68 |
| 環境溫度 | -25～+60℃ |
| 相對濕度 | 5%～95% |
| 消耗總功率 | 小于20W |
RZ-LD系列電磁流量計測量范圍及工作壓力
常用流速-流量對照表
流速（m/s）； 流量（m3/h） 口徑（mm）
 |
0.5 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| 10 | 0.14 | 0.28 | 0.57 | 0.85 | 1.1 | 1.4 | 1.7 | 2. | 2.3 | 2.5 | 2.8 |
| 15 | 0.32 | 0.64 | 1.3 | 1.9 | 2.5 | 3.2 | 3.8 | 4.5 | 5.1 | 5.7 | 6.3 |
| 20 | 0.57 | 1.1 | 2.3 | 3.4 | 4.5 | 5.7 | 6.8 | 7.9 | 9.0 | 10 | 11 |
| 25 | 0.88 | 1.8 | 3.5 | 5.3 | 7.1 | 8.8 | 11 | 12 | 14 | 16 | 17.6 |
| 32 | 1.4 | 2.9 | 5.8 | 8.7 | 12 | 14 | 17 | 20 | 23 | 26 | 28.9 |
| 40 | 2.3 | 4.5 | 9.0 | 14 | 18 | 23 | 27 | 32 | 36 | 41 | 45.2 |
| 50 | 3.5 | 7.1 | 14 | 21 | 28 | 35 | 42 | 49 | 57 | 64 | 70 |
| 65 | 6.0 | 12 | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 107 | 119 |
| 80 | 9.0 | 18 | 36 | 54 | 72 | 90 | 109 | 127 | 145 | 163 | 180 |
| 100 | 14 | 28 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 | 282 |
| 125 | 22 | 44 | 88 | 132 | 177 | 221 | 265 | 309 | 353 | 397 | 441 |
| 150 | 32 | 64 | 127 | 191 | 254 | 318 | 382 | 445 | 509 | 572 | 636 |
| 200 | 57 | 113 | 226 | 339 | 452 | 565 | 678 | 791 | 904 | 1017 | 1131 |
| 250 | 88 | 177 | 353 | 530 | 707 | 883 | 1060 | 1236 | 1413 | 1590 | 1767 |
| 300 | 127 | 254 | 509 | 763 | 1017 | 1272 | 1526 | 1780 | 2035 | 2289 | 2545 |
| 350 | 173 | 346 | 692 | 1039 | 1385 | 1731 | 2077 | 2423 | 2769 | 3116 | 3464 |
| 400 | 226 | 452 | 904 | 1356 | 1809 | 2261 | 2713 | 3165 | 3617 | 4069 | 4523 |
| 450 | 286 | 572 | 1145 | 1717 | 2289 | 2861 | 3434 | 4006 | 4578 | 5150 | 5725 |
| 500 | 353 | 707 | 1413 | 2120 | 2826 | 3533 | 4239 | 4946 | 5652 | 6359 | 7069 |
| 600 | 509 | 1017 | 2035 | 3052 | 4069 | 5087 | 6104 | 7122 | 8139 | 9156 | 10180 |
| 700 | 692 | 1385 | 2769 | 4154 | 5539 | 6924 | 8308 | 9693 | 11078 | 12463 | 13847 |
| 800 | 904 | 1809 | 3617 | 5426 | 7235 | 9043 | 10852 | 12660 | 14469 | 16278 | 18086 |
| 900 | 1145 | 2289 | 4578 | 6867 | 9156 | 11445 | 13734 | 16023 | 18312 | 20602 | 22891 |
| 1000 | 1413 | 2826 | 5652 | 8478 | 11304 | 14130 | 16956 | 19782 | 22608 | 25434 | 28260 |
| 1200 | 2035 | 4069 | 8139 | 12208 | 16278 | 20347 | 24417 | 28486 | 32556 | 36625 | 40694 |
| 400 | 2769 | 5539 | 11078 | 16617 | 22156 | 27695 | 33234 | 38773 | 44312 | 49851 | 55390 |
| 1600 | 3617 | 7235 | 14469 | 21704 | 28938 | 36173 | 43407 | 50642 | 57876 | 65111 | 72346 |
| 1800 | 4578 | 9156 | 18312 | 27469 | 36625 | 45781 | 54937 | 64094 | 73250 | 82406 | 91562 |
| 2000 | 5652 | 11304 | 22608 | 33912 | 45216 | 56520 | 67824 | 79128 | 90432 | 101736 | 113040 |

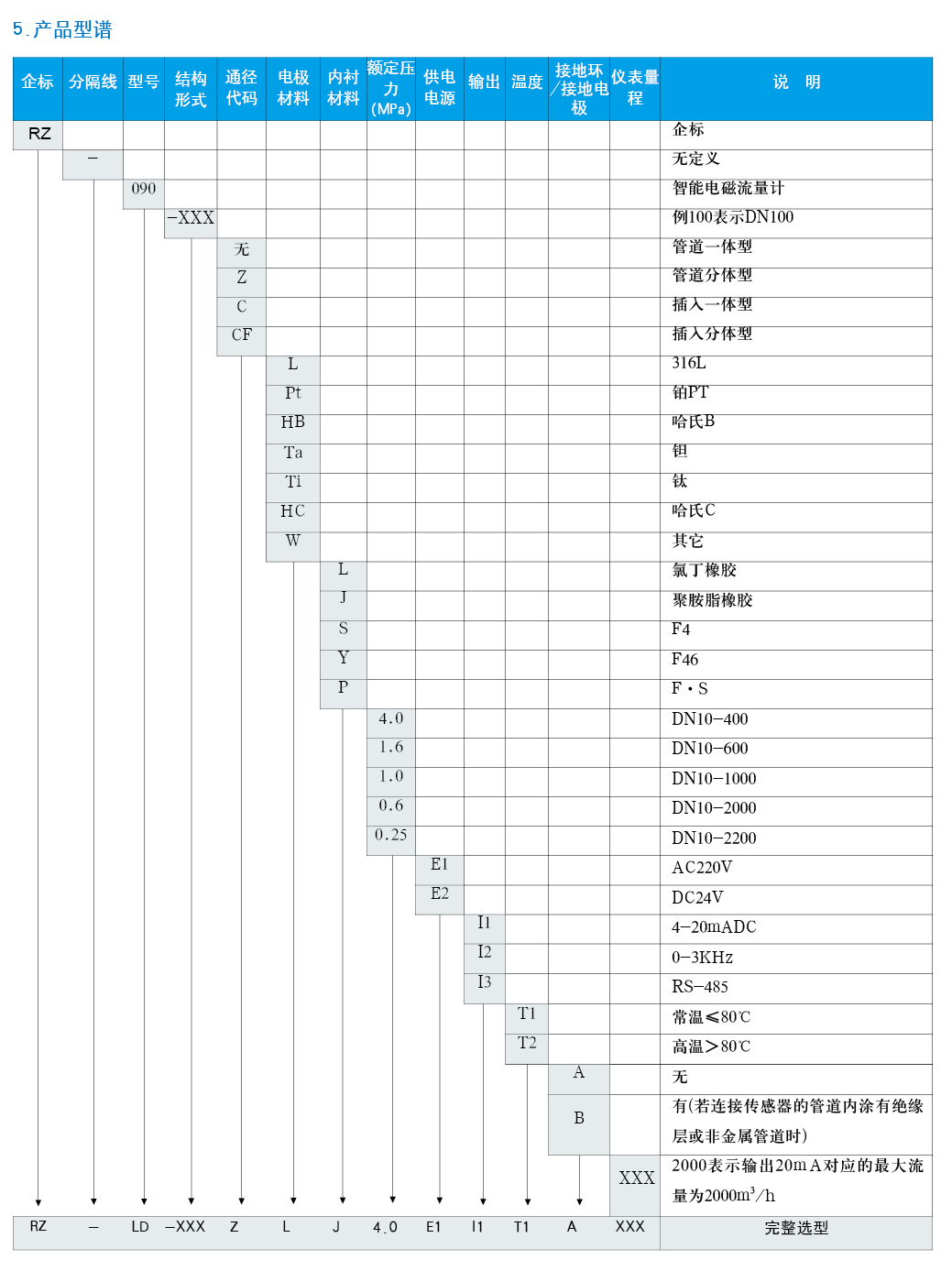

RZ-LD系列電磁流量計產品選型表
RZ-LD系列電磁流量計電極的選擇：
電極材料 | 耐蝕及耐磨性能 |
不銹鋼0Crl8Nil2M02Ti | 用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
哈氏合金B | 對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。 |
鉭 | 具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。 |
鉑／鈦合金 | 幾乎能耐——切化學介質，但不適用于王水和銨鹽。 |
不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性的介質。 |
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 | |
RZ-LD系列電磁流量計襯里的選擇：
流量計襯里材料 | 主要性能 | 高介質溫度 | 適用范圍 | |
—體型 | 分離型 |
| ||
聚四氟乙烯（F4) | 是化學性能穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 | 70℃ | 100℃ 150℃ (需特殊訂貨) | 1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
聚全氟乙丙烯（F46) | 同F4，耐磨性、抗負壓能力高于F4。 | 同上 |
| |
聚氟合乙烯（Fs) | 適用溫度上限較聚四氟乙烯低，但成本也較低。 | 80℃ |
| |
聚氯丁橡膠 | 1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 | 80℃ 120℃ (需特殊訂貨) | 水、污水、弱磨損性的泥漿礦漿。 | |
聚氨酯橡膠 | 1、耐磨性能極強。 2、耐腐蝕性能較差。 | 80℃ | 中性強磨損的礦漿、煤漿、泥漿
| |

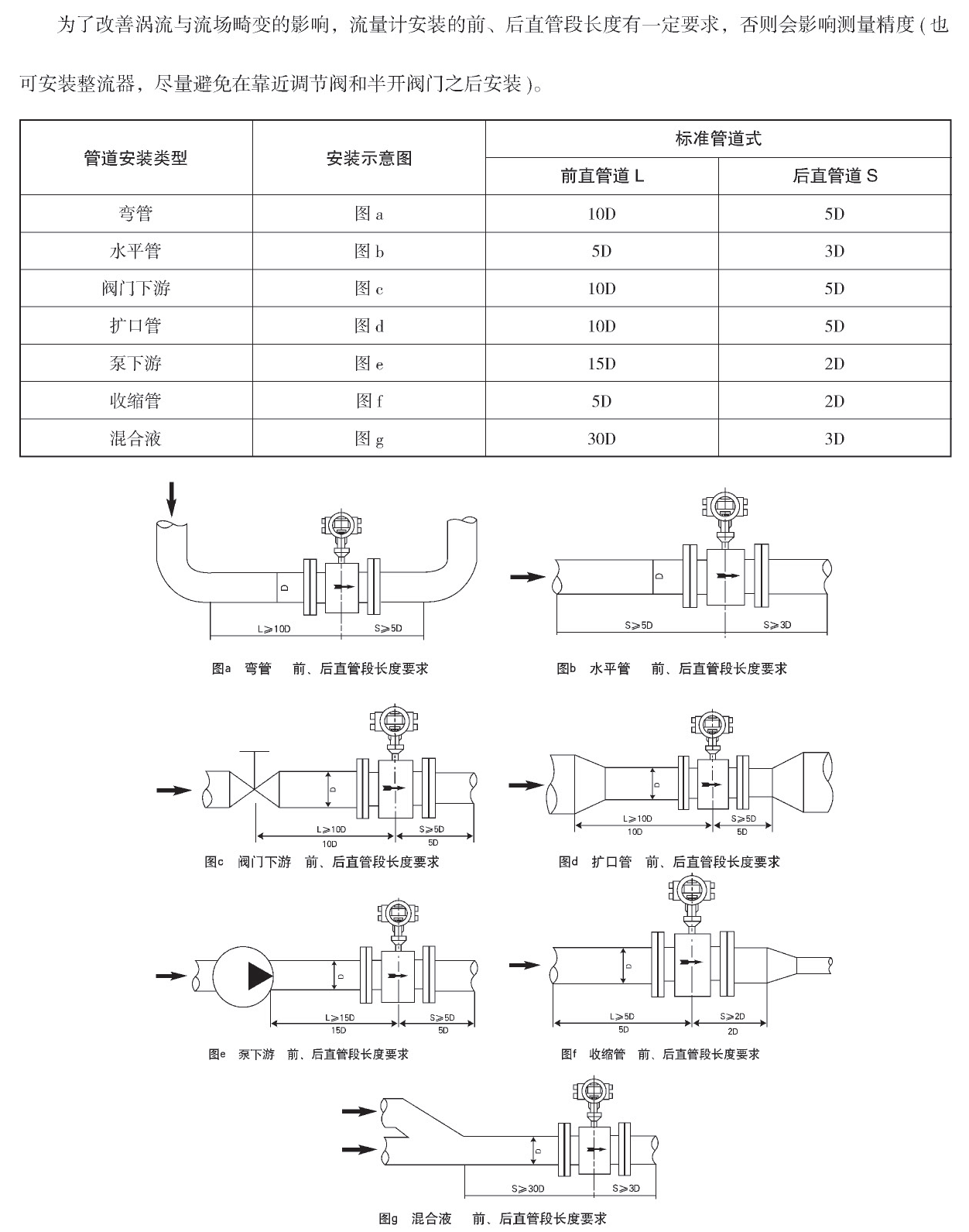

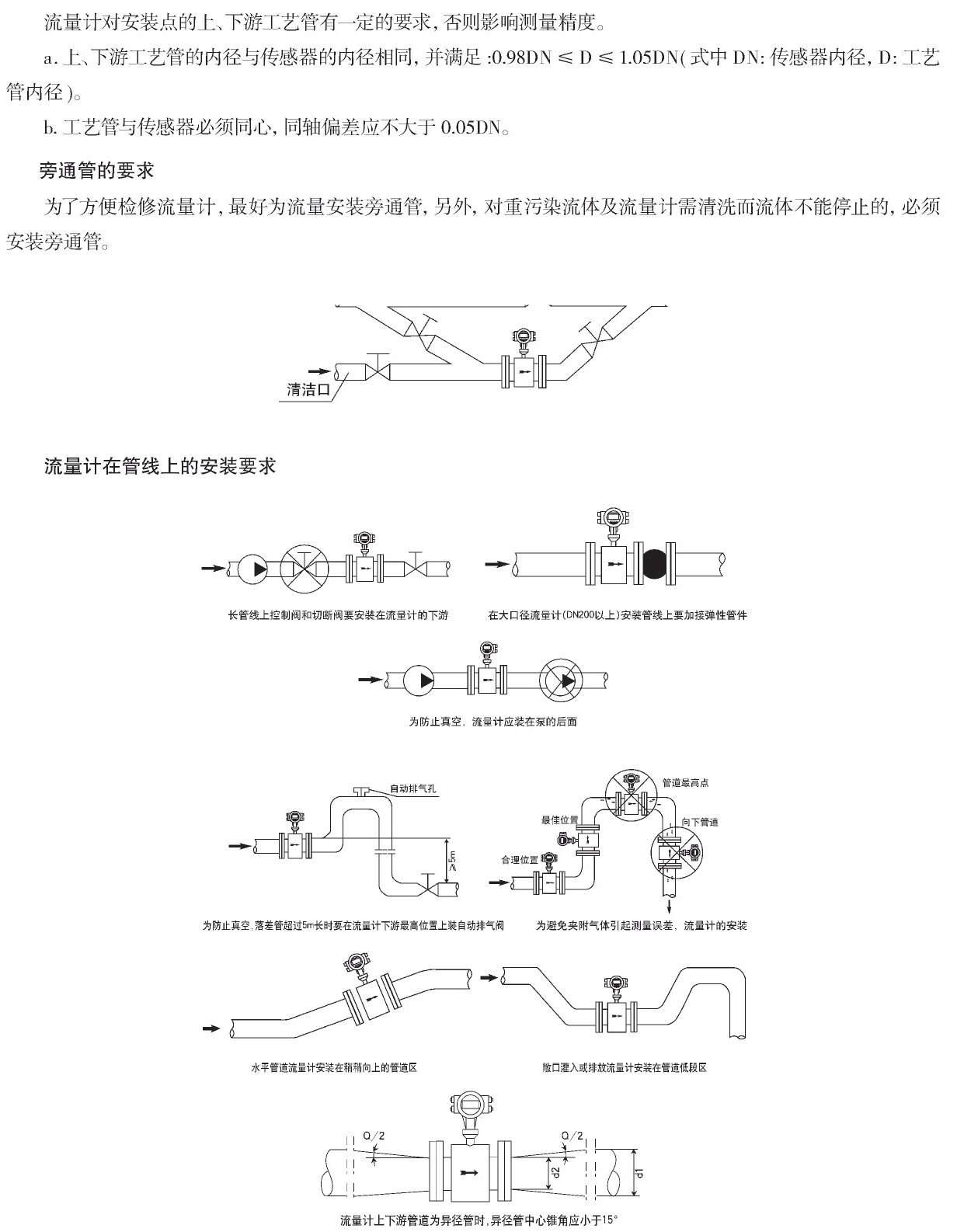

| RZ-LD系列電磁流量計產品安裝示意圖： |
| RZ-LD智能電磁流量計的主要優點： |
1）電磁流量計的傳感器結構簡單，測量管內沒有可動部件，也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失，是流量計中運行能耗低的流量儀表之一。
2）可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件，與被測流體接觸的只是測量管內襯和電極，其材料可根據被測流體的性質來選擇。例如，用聚三氟乙烯或聚四氟乙烯做內襯，可測量各種酸、堿、鹽等腐蝕性介質；采用耐磨橡膠做內襯，就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3）電磁流量計是一種體積流量測量儀表，在測量過程中，它不受被測介質的溫度、粘度、密度以電導率（在一定范圍）的影響。因此，電磁流量計只需經水標定后，就可心用來測量其它導電性液體的流量。
4）電磁流量計的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態（層流或湍流）無關。所以電磁流量計的量程范圍極寬，其測量范圍度可達100：1，有的甚至達1000：1的可運行流量范圍。
5）電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量。
6）工業用電磁流量計的口徑范圍極寬，從幾個毫米一直到幾米，而且國內已有口徑達3m的實流校驗設備，為電磁流量計的應用和發展奠定了基礎。
電磁流量計目前仍然存在的主要不足如下：
a）不能用來測量氣體、蒸汽以及含有大量氣體的液體。
b）不能用來測量電導率很低的液體介質，如對石油制品或有機溶劑等介質，目前電磁流量計還無能為力。
c）普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制，不能用于測量高溫介質；如未經特殊處理，也不能用于低溫介質的測量，以防止測量管外結露（結霜）破壞絕緣。
