隔膜壓力變送器
產品編號：RZS-3351CP/GP
產品名稱：RZS-3351CP/GP系列隔膜變送器
產品類別：隔膜變送器
技術參數：
隔膜變送器選型表：
產品名稱：RZS-3351CP/GP系列隔膜變送器
產品類別：隔膜變送器
RZS-3351CP/GP系列隔膜變送器帶上遠傳密封裝置后，就成為隔膜遠傳差壓/壓力變送器。隔膜遠傳差壓/壓力變送器可避免被測介質直接和變送器的隔離膜片接觸的可靠測量方法，它適用于下面幾種情況：
1、被測介質對變送器接頭和敏感元件有腐蝕作用時；
2、需要蔣高溫被測介質與變送器隔離時；
3、被測介質中有固體懸浮或高粘度易堵塞變送器接頭和壓力容式時；
4、更換鞭策介質需要沖洗而不容交混時；
5、被測介質用引管引出易固化或結晶時；
6、必須保持衛生條件，防止污染時。
RZS-3351CP/GP型帶遠傳密封裝置的隔膜遠傳差壓/壓力變送器提供多重結構材料，遠傳裝置組建焊接結構，可靠性強。充液腔低容積設計，減少溫度影響，根據用戶要求內充DC200系列硅油使用溫度—40～+149℃；高溫硅油使用溫度：—20～+135℃。
遠傳裝置工作壓力上線是用戶選擇遠傳裝置的額定值；工作壓力不低于3.5KPa（壓力）。對腐蝕介質的選擇隔離膜片材料參見附錄，僅作用戶選用時參考。

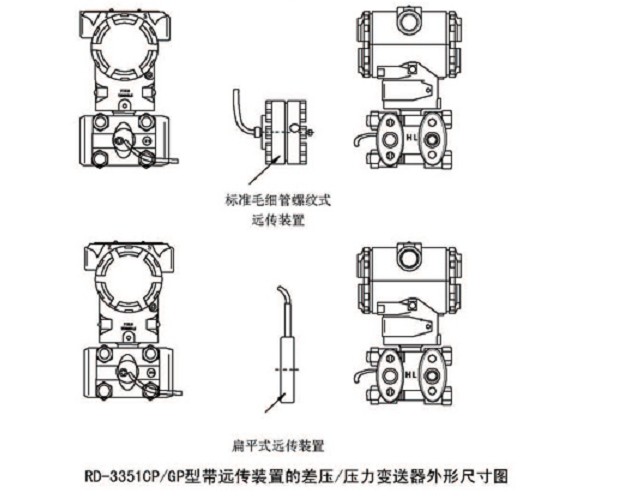

RZS-3351CP/GP型帶遠裝置的隔膜變送器外形尺寸圖
技術參數：
| 測量范圍 | 2.5KPa-1MPa |
| 量程比 | 20: 1 |
| 電源 | 10.5V~45V d.c. (本安型安全柵電源≤30Vd.c.) |
| 輸出 | 4mA~20mA d.c.和HART通信 |
| 環境溫度 | -40℃~85℃ |
| 介質溫度 | -40℃~100℃（充硅油） |
| 精度 | ≤（0.15r）﹪ |
| 溫度漂移 |
≤（0.1r+0.2）﹪(-10℃~60℃) ≤(0.1+0.15) ﹪/10℃(-40℃~-10℃;60-85℃) |
| 靜壓影響 | ≤0.15﹪∕4Mpa(零點) ≤0.2﹪∕4Mpa(量程) |
| 長期漂移 | ≤0.2r﹪/5年 |
| 外殼防護等級 | IP67 |
| 防爆等級 | EX iaⅡCT6或EX dⅡCT6 |
| 防腐 | 根據不同的介質選擇相應的測量部材質 |
隔膜變送器選型表：
| RZS-3351CP/GP | 型帶遠裝置的隔膜變送器 | |||||||||||
| 4 | 0-4～40KPa | |||||||||||
| 5 | 0-25～250KPa | |||||||||||
| 6 | 0-0.1～1KPa | |||||||||||
| 7 | 0-0.25～2.5KPa | |||||||||||
| 8 | 0-1.0～10.0KPa | |||||||||||
| 代號 | 輸出 | |||||||||||
| E | 非智能型（4～20mA輸出） | |||||||||||
| S | 智能型（HART協議+4～20mA輸出 | |||||||||||
| 代 號 | 結構材料 | |||||||||||
| 法蘭接頭 | 隔離膜片 | 灌充液體 | ||||||||||
| 22 | 316SST | 316SST | 硅油 | |||||||||
| S1 | 一個遠程控制 | 根據表1-VI訂貨 | ||||||||||
| S2 | 二個遠程控制 | |||||||||||
| 代號 | 附加功能 | |||||||||||
| M1 | 0～****線性指示表 | |||||||||||
| M2 | LED數字顯示器 | |||||||||||
| M3 | LCD數字顯示器 | |||||||||||
| B1 | 管裝彎安裝板 | |||||||||||
| B2 | 板裝彎安裝板 | |||||||||||
| B3 | 管裝彎安裝板 | |||||||||||
| D | 隔爆型d ll BT4 | |||||||||||
| i | 本按型ia ll CT6 | |||||||||||
| RZS-3351CP/GP 4 E 22 S2 M1B1 選型舉例 | ||||||||||||
隔膜壓力變送器產品咨詢、選型、報價， 咨詢電話：0517-86917118，手機： 1560-1403-222
