選用高頻雷達料位計進行測量時需要注意哪些事項

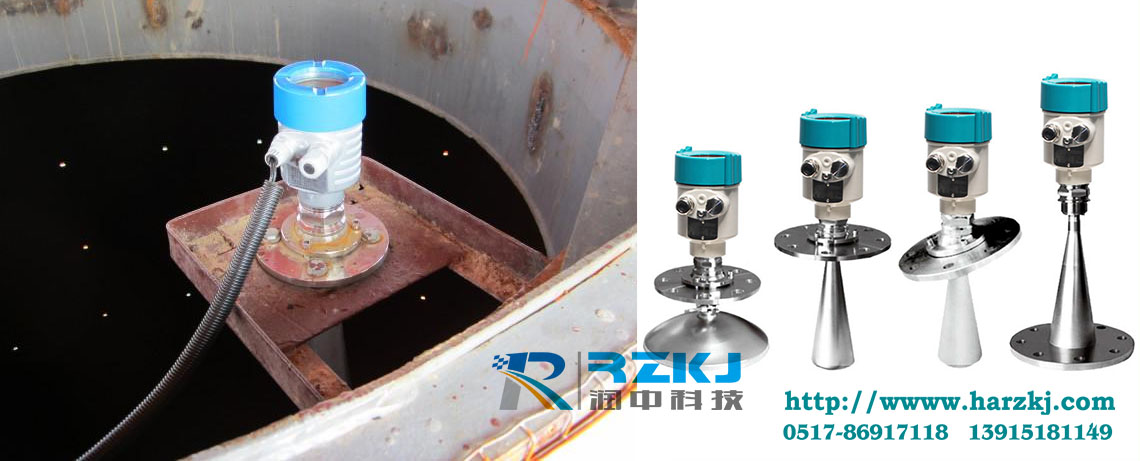

    雷達料位計是**的雷達式物位測量儀表，測量距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表適用于固體料、過程容器或強粉塵易結晶、結露場合。



    注意事項：
    1.高頻雷達料位計測量液態物料時，傳感器的軸線和介質表面保持垂直；當測量固態物料時，由于固體介質會有一個堆角，傳感器要傾斜一定的角度。

    2.盡量避免在發射角內有造成假反射的裝置。特別要避免在距離天線近的1/3錐形發射區內有障礙裝置（因為障礙裝置越近，虛假反射信號越強）。若實在避免不了，建議用一個折射板將過強的虛假反射信號折射走。這樣可以減小假回波的能量密度，使傳感器較容易地將虛假信號濾出。

    3.要避開進料口，以免產生虛假反射。

    4.傳感器不要安裝在拱形罐的中心處（否則傳感器收到的虛假回波會增強），也不能距離罐壁很近安裝，安裝位置在容器半徑的1/2處。

    5.要避免高頻雷達料位計安裝在有很強渦流的地方。如：由于攪拌或很強的化學反應等，建議采用導波管或旁通管測量。

    6.若傳感器安裝在接管上，天線必須從接管伸出來。喇叭口天線伸出接管至少10mm。棒式天線接管長度大100或250mm。接管直徑小250mm。可以采取加大接管直徑的方法，以減少由于接管產生的干擾回波。

    7.關于導波管天線：導波管內壁一定要光滑，下面開口的導波管必須達到需要的低液位，這樣才能在管道中進行測量。傳感器的類型牌要對準導波管開孔的軸線。若被測介電常數小于4，需在導波管末端安裝反射板，或將導波管末端彎成一個彎度，將容器底的反射回波折射走。
