導波雷達液位計的安裝調試具體操作

導波雷達液位計的工作原理
1、原理:雷達波是一種特殊形式的電磁波,導波雷達料位計利 用了電磁波的特殊性能來行料位檢測。電磁波的物理特性與可 見光相似,傳播速度相當于光速。其頻率為 300MHz-3000GHz 。電磁波可以穿透空間蒸汽、粉塵等干擾源遇到障礙 物易于被反射,被測介質導電性越好或介電常數越大,回波信 號的反射效果越好。 雷達波的頻率越高,發射角越小,單位面 積上能量(磁通量或場強)越大,波的衰減越小,導波雷達料 位計的測量效果越好。

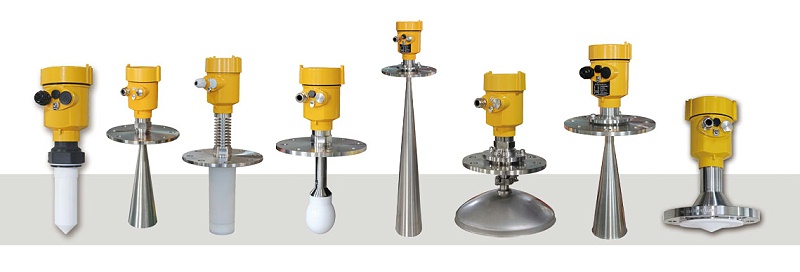

2、導波雷達液位計組成:它主要由發射和接收裝置、信號處理 器、天線、操作面板、顯示、故障報警等幾部分組成。 發射-反射-接收是導波雷達料位計工作的基本原理。雷達傳感器 的天線以波束的形式發射 小 5.8GHz 的雷達信號。反射回來 的信號仍由天線接收,雷達脈沖信號從發射到接收的運行時間 與傳感器到介質表面的距離以及物位成比例。
即:h=H– vt/2 式中 h 為料位; H 為槽高; v 為雷達波速度; t 為雷達波發射到接收的間隔時間。



3、安裝應注意的問題
(1)當測量液態物料時,傳感器的軸 線和介質表面保持垂直;當測量固態物料時,由于固體介質會有一個堆角,傳感器要傾斜一定的角度。
(2)盡量避免在 發射角內有造成假反射的裝置。特別要避免在距離天線 近的 1/3錐形發射區內有障礙裝置(因為障礙裝置越近,虛假反射 信號越強)。若實在避免不了,建議用一個折射板將過強的虛 假反射信號折射走。這樣可以減小假回波的能量密度,使傳感 器較容易地將虛假信號濾出。 (3)要避開進料口,以免產生 虛假反射。
(4)傳感器不要安裝在拱形罐的中心處(否則 傳感器收到的虛假回波會增強),也不能距離罐壁很近安裝, 安裝位置在容器半徑的1/2處。
(5)要避免安裝在 有很強渦流的地方。如:由于攪拌或很強的化學反應等,建議采用導波管或旁通管測量。
(6)若傳感器安裝在接管上, 天線必須從接管伸出來。喇叭口天線伸出接管至少10mm 。棒 式天線接管長度 100或 250mm 。接管直徑 小250mm 。可以采取加大接管直徑的方法,以減少由于接管產生的干擾回波。
(7)關于導波管天線:導波管內壁一定要光滑,下面開口的導波管必須達到需要的 液位,這樣才能在管道中進行 測量。傳感器的類型牌要對準導波管開孔的軸線。若被測介電 常數小于4,需在導波管末端安裝反射板,或將導波管末端彎 成一個彎度,將容器底的反射回波折射走。

4、 參數調整 :確認雷達液位計的接線正確無誤后 , 給儀表送電測出或估 出所測容器 端到液位計安裝法的高度詢問工藝人員液位控制的 位置 , 用容器 端到法蘭高度減去控制的 位置 。用手操器連接液位計的接線端子(不分正負),進入手操器菜單, 選擇“ online ”、再選“ LRV ”進入輸入“ 0”確認退出,再選擇 “ URV ”輸入計算的數據確信退出,再選擇“ SEND ”發送數據到液位計。
