關于超聲波明渠流量計與巴歇爾槽流量計的廠家說明

超聲波明渠流量計

---


滿管狀敞開渠道測量自由表面自然流的流量儀表。非滿管態流動的水路稱作明渠,測量明渠中水流流量的稱作明渠流量計(open channel flowmeter)。明渠流量計除圓形外,還有U字形、梯形、矩形等多種形狀。

在許多非滿水、大流量（或小流量），自然流動的自由水面狀態下測量流體的流量，會需要用到這樣的明渠流量檢測。由于明渠流量較大或較小，流體中往往會有一定的腐蝕性或夾帶一些雜質，使用一般的管道流量計檢測流量是很困難的。例如工業企業排水、醫院廢水、農業灌溉用水、城市地下水道排水等領域中，明渠流量檢測尤其是超聲波非接觸式明渠流量儀為***的流量檢測儀器。明渠流量計品種很多，常見的有堰式明渠流量計和槽式明渠流量計兩大類。

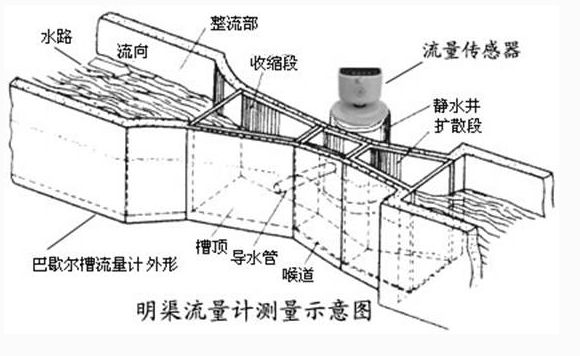

超聲波明渠流量儀與相應的巴歇爾槽配合使用時，是通過超聲波在空氣中的傳播規律來測量液位高度，并不斷把液位信息傳輸給主機，主機通過運算系統，自動測出瞬時流量和累計流量并存儲。本儀器采用國際**技術與流體不接觸即可完成流量檢測，并具有完善的液位測量功能，控制功能，數據傳輸功能和人機交流功能。本機是集超聲波收發傳感器，伺服電路、溫度補償傳感器和補償電路單元、積算主機、顯示器、控制信號輸出及串行數據或模擬量輸出單元為一體的流量測量儀器。

在工業現場，測量流體流量的儀表統稱為流量計或流量表。流量計是工業測量中***重要的儀表之一。 隨著工業的發展，對流量測量的準確度和范圍要求越來越高，為了適應多種用途，各種類型的流量計相繼問世，**應用于石油天然氣，石化化工，水處理，食品飲料，制藥，能源，冶金，紙漿造紙，和建筑材料等行業。



巴歇爾槽流量計

---

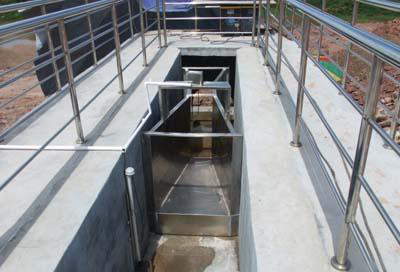

巴歇爾槽又會被稱為巴歇爾槽流量計，這是一種是用于明渠流量的監測設備，又稱巴氏槽。在使用明渠流量計的時候，需要通過這種標準的巴歇爾槽來控制水的流量，通過監測水面高度的變化來準確實時的記錄流量數據。

巴歇爾槽常見安裝方式及安裝注意事項
一、巴歇爾槽放入明渠中，保持槽子水平，巴歇爾槽的中心線要與渠道的中心線重合，使水流進入巴歇爾槽不出現偏流。巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
要求：

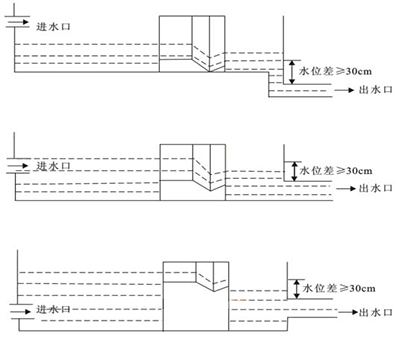

（1）保持巴歇爾槽下游排放暢通。不積水，如不暢通。保持水位差大于或等于30MM。

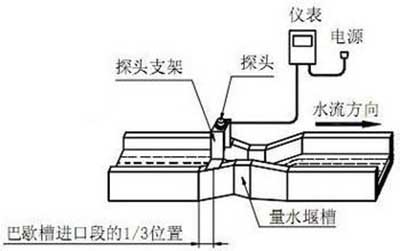

（2）巴歇爾槽前直段有1～3米的距離緩沖區，緩沖渠應和槽子底部水平，有便于超聲波的測量。
（3）必須保證巴歇爾槽下游有水位差，排放暢通，不會積水。

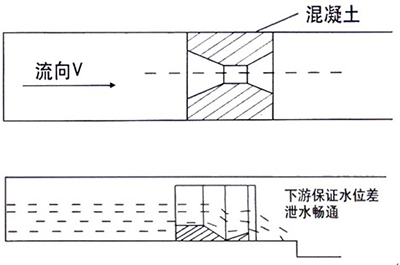

二、在巴歇爾槽左右用混凝土澆灌或用磚累起，保證槽子不變形，大槽子內部要有支撐，保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大，用磚壘砌使槽子和磚距離始終保持50～100毫米，然后用水泥砂漿填滿。
要求：
巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位，巴歇爾槽的計量部位是槽內喉道段。

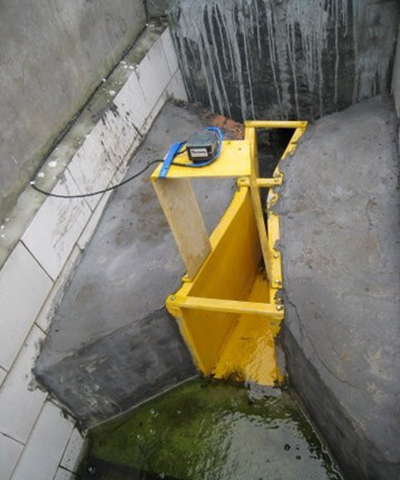

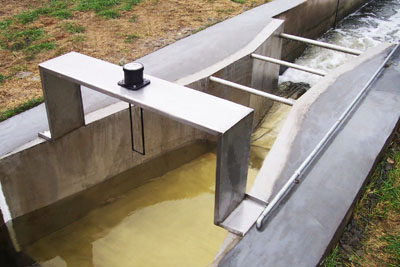

巴歇爾槽常見安裝方式：
