巧妙應對金屬管轉子流量計指針異常以及測量誤差問題的策略

發表時間：2020-02-27 ??點擊次數：536? 技術支持：1560-1403-222

　　金屬管轉子流量計是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。

金屬管轉子流量計采用可變面積式測量原理，適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有 0-10mA，4-20mA的標準模擬量信號輸出和現場指示。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。**應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。

金屬管轉子流量計作為工業自動化過程控制中常用的一種變面積流量測量儀表，其的作用無疑是不可被替代的。再加上金屬管轉子流量計作為新型工業生產儀器中的重要儀器之一，其性能和作用應該被了解的更為清楚。

一、金屬管轉子流量計指針停到某一位置不動

　　主要原因是浮子流量計的浮子卡死。一般由于金屬轉子使用時開啟閥門過快，使得浮子飛快向上沖擊止動器，造成止動器變形而將浮子卡死。但也不排除由于浮子導向桿與止動環不同心，造成浮子卡死。

　　處理時可將儀表拆下，將變形的止動器取下整形，并檢查與導向桿是否同心，如不同心可進行校正，然后將浮子裝好，手推浮子，感覺浮子上下通暢無阻卡即可，另外，在浮子流量計安裝時一定要垂直或水平安裝，不能傾斜，否則也容易引起卡表并給測量帶來誤差。

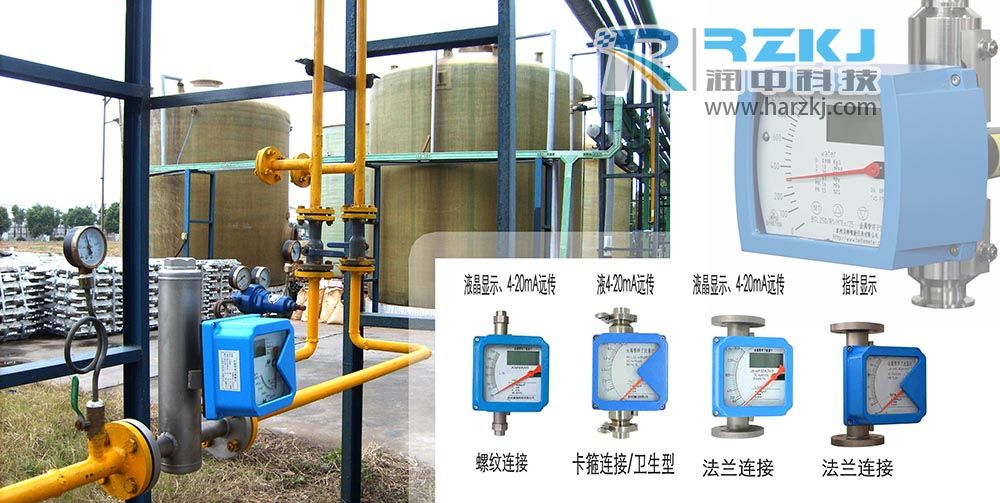

金屬管轉子流量計

　　二、金屬管轉子流量計指針有抖動

　　1、輕微指針抖動：一般由于介質波動引起，可采用增加阻尼的方式來克服。

　　2、中度指針抖動：一般由于介質流動狀態造成，對于氣體一般由于介質操作壓力不穩造成，可采用穩壓或穩流裝置來克服或加大金屬管轉子流量計氣阻尼。

　　3、劇烈指針抖動：主要由于介質脈動，氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度、流量與金屬管轉子流量計實際的狀態不符，有較大差異造成浮子流量計過量程。

　　三、金屬管轉子流量計測量誤差大

　　1、安裝不符合要求

　　（1）對于垂直安裝浮子流量計要保持垂直，傾角不大于20度

　　（2）對于水平安裝浮子流量計要保持水平，傾角不大于20度

　　（3）浮子流量計周圍100mm空間不得有鐵磁性物體。

　　（4）安裝位置要遠離閥門變徑口、泵出口、工藝管線轉彎口等。要保持前5D后250mm直管段的要求。

　　2、液體介質的密度變化較大也是引起誤差較大的一個原因。由于儀表在標定前，都將介質按用戶給出的密度進行換算，換算成標校狀態下水的流量進行標定，因此如果介質密度變化較大，會對測量造成很大誤差。解決方法可將變化以后的介質密度帶入公式，換算成誤差修正系數，然后再將流量計測出的流量乘以系數換成真實的流量。

　　3、氣體介質由于受到溫度壓力影響較大，建議采用溫壓補償?shù)姆绞絹慝@得真實的流量。

　　4、由于長期使用及管道震動等多因素引起浮子流量計傳感磁鋼、指針、配重、旋轉磁鋼等活動部件松動，造成誤差較大。解決方法：可先用手推指針的方式來驗證。首先將指針按在RP位置，看輸出是否為4mA，流量顯示是否為0%，再依次按照刻度進行驗證。若發現不符，可對部件進行位置調整。一般要求**人員調整，否則會造成位置丟失，需返回廠家進行校正。
