一、傳感器的安裝規范

1、安裝場所的要求
通常電磁流量計傳感器外殼防護等級為IP68（GB4208規定的沉浸級），對安裝場所有以下要求：

1）測量混合相流體時，選擇不會引起相分離的場所；測量雙組分液體時，避免裝在混合尚未均勻的下游，測量化學反應管道時，要裝在反應充分完成段的下游
2）盡可能避免測量管內變成負壓
3）選擇振動小的場所，特別對一體型儀表
4）避免附件有大電機，大變壓器等，以免引起電磁場干擾
5）易于實現電磁流量計單獨接地的場所
6）盡可能避開周圍環境有高濃度腐蝕性氣體
7）環境溫度在-25/-10～50/600°范圍內，一體型結構溫度還受制于電子元器件，范圍要窄些。
8）盡可能避免受陽光直照

2、安裝直管段的要求

*先注意電磁流量計傳感器本身不能作為荷重支撐點，它不能支撐比鄰的工作管道，應有夾持它的管道承重。

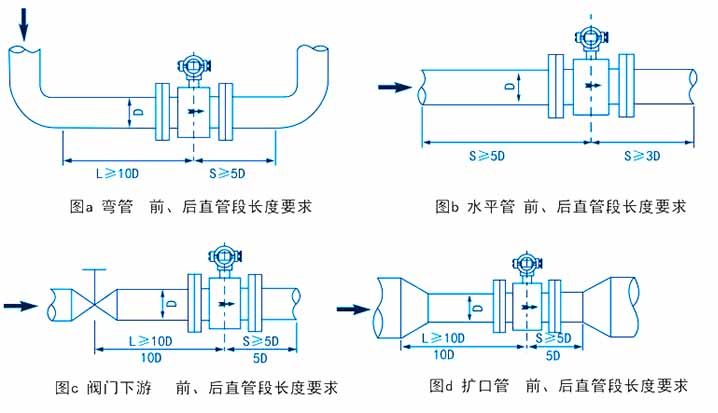

為獲得正常測量精確度，電磁流量傳感器上游也要有一定長度直管段，但其長度與大部分氣他流量儀表相比要求較低。90°彎頭、T形管、同心異徑管、全開閘閥后要離傳感器進口端法蘭連接面5倍的直徑（5D）長度的直管段，不同開度的閥則需要10D，下游直管段為（2-3）D，但要防止蝶閥閥片伸入到傳感器測量管內。各標準或檢定規程所提出上下游直管段長度也不一致，匯集如表2所示，要求比通常要求高。這是由于為保證達到當前0.5級精度儀表的要求。

3、安裝位置和流動方向
電磁流量計傳感器安裝方向水平、垂直或傾斜（流體必須水平或傾斜向上方向流動）均可，不受限制。但要保證測量管與工藝管道同軸。其軸線偏離不得超過2MM。測量固態液體兩相流體zui好垂直安裝，自下而上流動。這樣能避免水平安裝時襯里下半部局部磨損嚴重，低流速時固相沉淀等缺點。

在電磁流量計傳感器鄰近管道進行焊接或火焰切割時，要采取隔離措施，防止襯里受熱，且必須確認儀表轉換器信號線未連接，防止損壞轉換器。

水平安裝時要使電極軸線平行于地平線，不要處于垂直地平線，因為處于地部的電極易被沉積物覆蓋，頂部電極容易被液體中偶存的氣泡擦過遮住電極表面，使輸出信號波動。圖5所示管系中，C、d為適宜位置；a、b、e為不適宜位置，b處可能液體不充滿，a、e處易積聚氣體，且e處傳感器后管段短也有可能不充滿，排放口zui好如f形狀所示。對于固液兩相流C處也是不宜位置。

4、負壓管系的安裝
氟塑料襯里傳感器須謹慎地應用于負壓管系，正壓管系應防止產生負壓，例如液體溫度高于室溫的管系，關閉傳感器上下游截止閥停止運行后，流體冷卻收縮會形成負壓，應在傳感器附近裝負壓防止閥，如圖7所示，
有制造廠規定PTFE和PFA塑料襯里應用于負壓管系的壓力可在200C、1000C、1300C時使用的**壓力必須分別大于27、40、50KPa如下圖所示

5、對于熬點管道，接地防攔夾裝在傳感器法蘭和管道法蘭之間，其接地如下圖所示

6、接地
電磁流量計傳感器必須單獨接地（接地電阻10 歐姆以下），分離型原則上接地應該在傳感器一側，轉換器接地應在同一接地點。如傳感器裝在有陰極腐蝕保護管道上，除了傳感器和接地環一起接地外，還要用較粗銅導線（16mm2）繞過傳感器跨接管道兩連接法蘭上，使陰極保護電流與傳感器之間隔離，如下圖所示

有時后雜散電流過大，如電解槽沿著電解液的泄漏電流影響EMF正常測量，則可采取電磁流量計與其連接的工藝之間電氣隔離的辦法。同樣在陰極保護的管線上，陰極保護電流影響EMF測量時，也可以采取本方法。

1、轉換器和傳感器之間的信號電纜長度不能大于50M，且信號電纜必須用鍍鋅管套穿。如鍍鋅管在空中，應把鍍鋅管用導線可靠接地，接地電阻小于10歐姆
2、供電電源為220V，單向交流電，在儀表箱里面加裝空氣開關，避雷器和空氣開關并聯連接，導線從空氣開關出來后接一個三項插座。
3、避雷器接地
避雷器接地線長度不能超過1M，截面積大于6MM方的多股銅芯絕緣導線。如附件沒有地網，應在避雷器附近作一個簡易地網，方法如下：用三條長度為1.5M的扁鋼或者角鋼，按正三角形排列打入地下，上面用扁鋼條把三條扁鋼焊接起來，在其中一角焊接螺栓，然后把避雷器接地線接上即可。
