關于浮球液位開關、磁翻板液位開關等液位報警開關的結構和特性

液位報警開關也被叫做液位報警器，種類包括浮球液位開關、水位控制器、音叉液位開關、射頻導納液位開關、磁翻板液位開關等等，主要應用于食品行業、化工行業、石油行業、水處理行業中的液位測量，比如飲料、果醬、糖漿、化學試劑、溶劑、原油、瀝青、廢水、污水等液體的高低位置測量。雖然產品不同，測量的方式也不同，但相同的都是通過報警器來控制水泵等設備的啟動或停止，防止液體溢出或短缺。本文以浮球液位開關、磁翻板液位開關和音叉液位開關這三種常見的液位報警開關為例介紹如下。

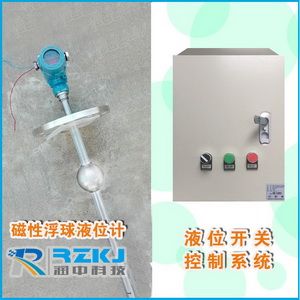

一、浮球液位開關
浮球液位開關是一種結構簡單、使用方便、安全可靠的液位控制器。它比一般機械開關速度快、工作壽命長；與電子開關相比，它又有抗負載沖擊能力強的特點,一只產品可以實現多點控制。它在石油化工、食品工業、水處理、電工等方面都得到了**的應用。它沒有復雜的電路，不會受到干擾，只要材質選擇正確，任何性質液體、壓力、溫度皆可使用。工作原理：通常將密封的非磁性金屬或塑膠管內根據需要設置一點或多點磁簧開關（干簧管），再將中空而內部有環形磁鐵的的浮球固定在桿徑內磁簧開關相關位置上，使浮球在一定范圍內上下浮動，利用浮球內的磁鐵去吸引磁簧開關的閉合，產生開關動作，從而使浮球液位開關起到控制感應檢測水位液位的功能。



二、磁翻板液位開關
磁翻板液位開關是由磁翻板液位計和磁開關組合而成的。磁翻板液位計的歷史悠久，是當今工業領域中使用率非常高的一種液位計。作為一種基礎的液位報警器，磁翻板液位開關不僅僅具有開關模式的報警功能，若與干簧管遠傳變送器同時配套使用，則還可以使測量數據實時遠傳至觀察室，使儀表操控人員就地遠程操控液位，方便高效。

RZ-UHZ系列磁翻板液位計主要有標準型、經濟型、防腐型（內襯型）、塑料型四大類，能夠充分滿足各種惡劣復雜工況的需求，若配置蒸汽夾套、電加熱、保溫、隔熱、防霜等附加防凍裝置，還可在北方嚴寒季節使用。RZ-UHZ磁翻板液位計一個顯著特點是其獨具一格的加寬顯示面板，使得刻度更為清晰、大氣，即使在較遠距離觀測也能清楚地分辨液位。

此外，磁翻板液位計出色的密封特性是其另一亮點。磁翻板液位計采用獨特的堵頭密封設計，整機防護等級經過權威機構嚴格測試，高達IP66/IP67。與之配套的計為磁開關和干簧管遠傳變送器均通過了隔爆和本安雙重防爆認證（隔爆型Ex d IIC T6，本安型Ex ia IIC T6），為工況現場帶來zui**別的安全保障。

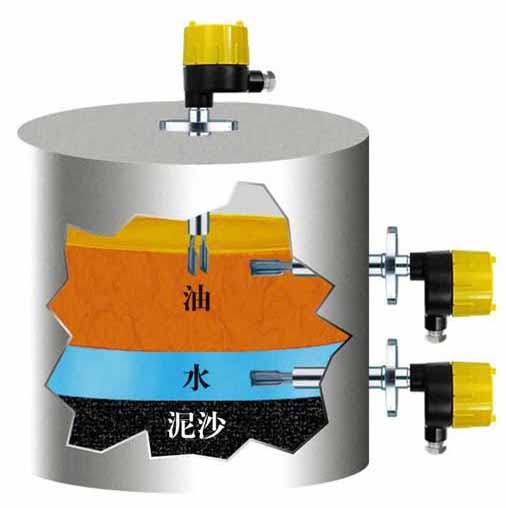

三、音叉液位開關
音叉液位開關是一種音叉式液位限位開關，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于導管的液位測量。音叉液位開關是基于檢測叉體浸泡于介質時振動頻率變化的原理設計而成，具有極高的可靠性，即使在惡劣環境中依然不會被泡沫、氣泡、粘稠液體以及振動干擾等復雜測量場合所影響。

具有溢流保護和防干運行的兩種限位報警功能，具體設定需結合現場實際需求來調節儀表的高低位模式(High/Low)開關，zui終達到客戶所需要的信號輸出狀態。由于的叉體長僅40毫米 所以還**用于液體輸送管道中，適用性極強。
