堿液流量計在氯堿計量方面的適合性介紹及相關的產品選型

        所謂氯堿，亦即氯堿工業，是指使用飽和食鹽水制氯氣氫氣燒堿的方法。工業上用電解飽和NaCl溶液的方法來制取NaOH、Cl2和H2，并以它們為原料生產一系列化工產品，稱為氯堿工業。氯堿工業是基本的化學工業之一，它的產品除應用于化學工業本身外，還**應用于輕工業、紡織工業、冶金工業、石油化學工業以及公用事業。氯堿生產過程中會產生大量的具有腐蝕性的中間液體，對于這些介質的流量測量儀表如何造型呢，本文就此作簡單介紹。



1．1堿液流量計的測量原理

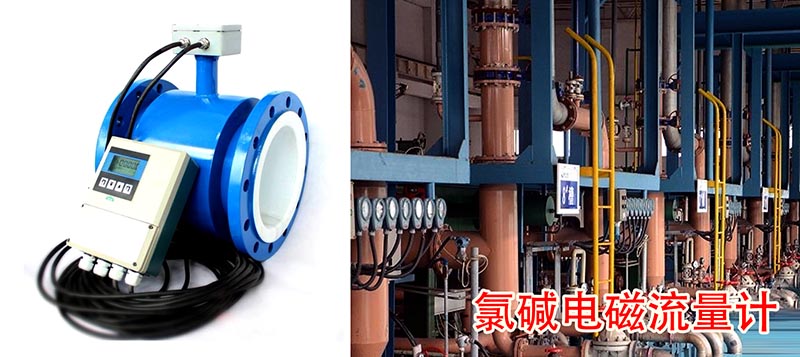

堿液流量計是基于法拉第電磁感應定律工作的，由傳感器和轉換器兩部分組成，其中傳感器主要由內襯絕緣材料的測量管、穿通測量管壁安裝的一對電極和用以產生工作磁場的一對線圈及鐵芯組成。當導電介質流經傳感器測量管時，在垂直于介質流向的一個區間里存在由變送器所產生的磁感應強度為的穩定磁場，平均流速為的導電流體在流經磁場區域時，作切割磁力線運動。于是在與管道橫截面平行且垂直于磁力線方向的兩根檢測電極上，就產生了感應電勢，根據電磁感應定律得出：儀表常數，在管道直徑D已確定并維持磁感應強度日不變時，是一個常數。此時，感應電勢與體積流量具有線性關系，即測出了感應電勢E，也就測出了介質的體積流量q。

1．2主要技術參數
高流速：15m／s；準確度：DN15～DN600，示值的±0．3％，DN700～DN24000，示值的±0．5％；流體導電率：不小于5p．S／cm；流體高溫度：普通型，70oC；別離型：聚四氟乙烯襯里、100oC，氯丁橡膠襯里、80℃，聚氨酯襯里、80℃，聚丙烯襯里，100℃。

1．3堿液流量計的優點
①丈量導管內無節流和可動部件，因此壓力損失很小，節約能源，并能夠丈量含有顆粒、懸浮物等流體的流量。②只要襯里和電極與介質接觸，只需選好兩者的資料，就能夠到達防腐的目的；只需電極不被污染，長時間運用儀表精確度不會降低。③堿液流量計輸出電流與流量間具有線性關系。并且不受液體的物理性質的影響；因而，只需用水標定后，就可用它丈量其它導電液體或固液兩相介質的流量，而無需修正。④SMART轉換器采用新穎勵磁方式，功耗低、零點穩定、精度高，流量范圍可達100：1，參數設定便當，編程牢靠，具有自檢和自診斷功能。⑤無機械慣性，反響靈活，能夠丈量脈動流量。

2．1堿液流量計在氯堿計量方面的適合性
氯堿行業主要計量鹽水和燒堿，兩者具有共同的特性：①鹽水的成分較復雜，有時呈酸性，有時呈堿性，并可能由于離子膜脫氯不凈，而含有游離氯，兩者都具有較強的腐蝕性。②兩者都是導電介質。③北方的氯堿廠由于冬季氣溫較低，鹽水管道都出現過結鹽現象，隔閡燒堿也會在保送過程中隨著溫度降低而析出鹽；離子膜燒堿32％在3~C左右就會結晶；在管道長并間歇保送時，冬季我廠也呈現過32％燒堿結晶而使管道梗塞，所以兩種被測介質都會呈現含有固體顆粒現象。④兩種介質的溫度都在100oC以下．
依據被測介質的特性及堿液流量計的優點，可以看出堿液流量計在氯堿計量方面十分適用。固然堿液流量計的價錢較貴，但其精度高，維護量小，使用壽命長，有較高的性價比。

差壓式流量計、渦輪流量計、橢圓齒輪流量計等都受流體工作狀態以及流體密度、粘度等參數的影響而使測量誤差增大。由于測量元件受固體顆粒的磨損而使壽命降低，甚至堵塞無法使用，腐蝕性更無法解決。我廠曾用橢圓齒輪流量計計量隔膜電解液，但因電解液中鹽的析出堵塞而停用，后更換為堿液流量計。

2．2堿液流量計的選型
2．2．1堿液流量計的選型原則：①考慮口徑與量程，堿液流量計的量程雖然是任意設定的，但其設定的范圍受口徑的限制。量程的設定要考慮正常流量超過滿量程的一半，這樣的測量精度才高。流速一般選擇2～4rn／s，如介質磨損電極，或介質靠高位槽的位差自流，可選擇稍低的流速；如介質較易粘附，可選擇適當高的流速。綜合考慮后根據流速表選擇儀表的口徑。
②被測流體必須是導電性的液體或漿液，其電導率應不小于5~S／cm，被測流體中不應含較多的鐵磁性物質或氣泡；應根據被測流體的溫度、工作壓力、腐蝕性、磨損性等特性選擇相應的壓力等級、襯里材料、電極材料及儀表結構形式。
