簡要介紹關于單法蘭液位變送器的三種調校方法

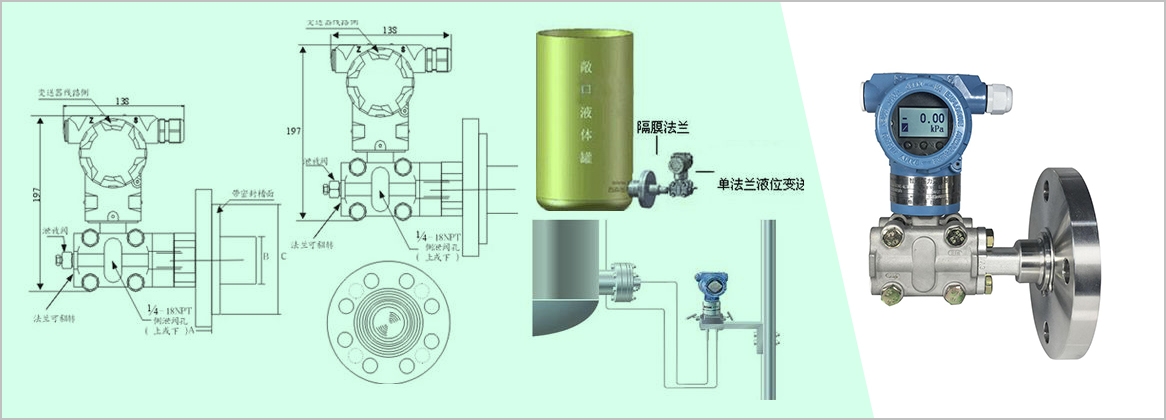

單法蘭液位變送器是指變送器的正壓側是法蘭結構，直接與測量介質的接口相連，而負壓側是采用引壓管將測量介質與變送器的容室相連。優點是測量精度高，能達到變送器的測量技術指標，缺點就是負壓管道必須**密封，且需對變送器進行量程遷移，校驗時應將負壓管道內的介質液體的誤差遷移掉。
8、衛生清潔要求很高的場合;我們檢測液位的工具（考慮到被測介質的不流動性及易腐蝕性、結垢等等點）選用單插入法蘭式1151液位變送器，盡管該變送器性能優越，但是使用一年半載或量程需要改變時，仍然需要對它進行一系列的調校，使得產品的性能更加滿足精度的要求，為此，我們提出了

以下的調校方法供探討：
對于非智能的1151單法蘭液位變送器以量程為0-60kpa（變送器的量程代號為：5，大可為186kpa）為例有：

方法一、
       由于單法蘭液位變送器，它有Ø76mm的膜合直徑（廠家的標準尺寸），為此我們需要定做一該接口的校驗裝置。比如，量程為0-60kpa的調校，那么可在正壓（H）側加入60Kpa的壓力，并調整“S”（量程定位器）使輸出電流為20mA;泄壓后，調整“Z”（零位定位器）使輸出電流為4mA,這樣重復幾次，使校驗的回差在該變送器的精度之內。

方法二、
       由于1151變送器有一“δ”室，它的中間有一個測量膜片，并且隨著兩邊的壓力差產生一定的形變。故在負壓室（側）加入-60Kpa的壓力，并調整“S”（量程定位器）使輸出電流為20mA;泄壓后，調整“Z”（零位定位器）使輸出電流為4mA,這樣重復幾次，使校驗的回差在該變送器的精度之內。這種方法好處在于：在沒有正壓側法蘭的接口裝置測驗時，可直接在負壓側（標準的Ø14壓力表接頭）抽壓調校。

方法三、
       在負遷移狀態下的調校；*先不加任何壓力，調整“Z”使輸出電流為4mA；其次將變送器的放大電路板元器件正、負遷移跨接件的位置為“負遷移”狀態。第三、在負壓室（L）加入60Kpa的壓力，調節“Z”定位器，使電流輸出4mA；泄壓后，調整“S”，使輸出為20mA;(這時變送器的量程已變成-60-0Kpa，可實施負遷移了)第五、改變負遷移位置至無遷移狀態，并調整“Z”零位，使輸出電流為4mA。這種方法的好處：可將單法蘭液位變送器直接校驗在負遷移狀態，便于閉路容器液位檢測的負遷移實施。

       對于現出現的智能變送器，它的量程改變只需進行設置（可不要加任何壓力），它的調校（也即特征化）需要按上面的幾種方法加壓進行，它的量程設置或特征化可在上位機（帶HART協議接口和配置軟件）或275手操器等專用設備上進行。

使用效果：
       綜上所述，對于單插入單法蘭液位變送器，上面所講的每種方法都可以將變送器量程變?yōu)椋?-60KPA,我們可以根據具體的實際情況按需要選擇一種即可，我們單位的1151單法蘭液位變送器（非智能）使用第三種，調校很成功，其精度和穩定性滿足生產的要求。
