單法蘭液位變送器在使用時的注意事項及典型故障分析

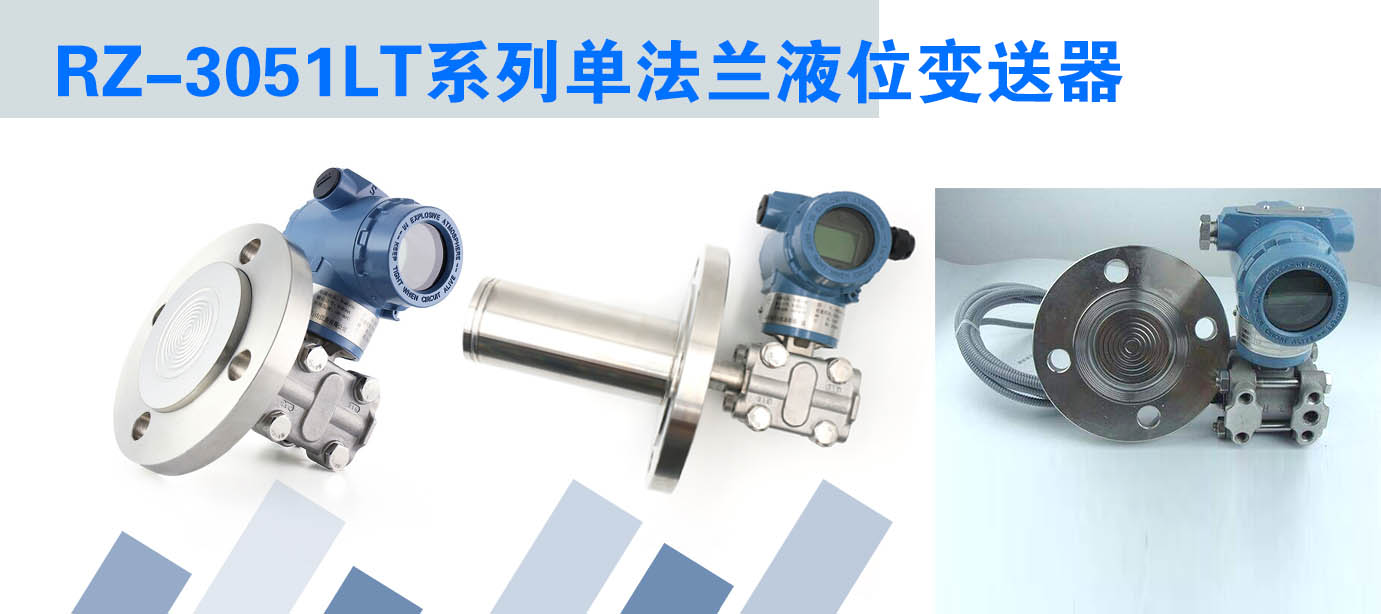

單法蘭液位變送器產品概述：

---

單法蘭液位變送器是一種常用的變送器產品，根據不同比重的液體在不同高度所產生壓力成線性關系的原理，實現對水、油及糊狀物的體積、液高、重量的準確測量和傳送。單法蘭液位變送器是通過測量液位低部壓力,再根據介質密度等換算成液位高度,并用4-20MA進行輸出,便于控制系統監測和控制。單法蘭液位變送器可對各種容器罐體的液位、密度進行精度測量，有平法蘭和插入式法蘭兩種，適用于高粘度介質或懸浮液體測量。可以直接安裝在管道或容器上的現場變送器。由于隔離膜片直接與液體介質相接觸，無須將正壓側用導壓管引出，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度，然后將其轉換成4～20mA.DC信號輸出。


單法蘭液位變送器工作原理：

---

SRZ-3511LT系列單法蘭液位變送器工作原理是當被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。RZ-3511LT系列液位變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。壓力變送器和**壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。因此一般來說，單法蘭液位變送器測量的容器要求是開放式或連通大氣的。如果是密閉性的罐體液位測量則需要雙法蘭差壓液位變送器。

單法蘭液位變送器使用注意事項：

---

一、好選擇穩壓電源單獨供電。電源的穩定性影響著變送器的性能指標，好將其誤差控制在變送器允許誤差五分之一以下。對于有特殊供電要求的產品，必須接特殊電源。
二、液位變送器信號線要采取帶屏蔽的電纜，防止電磁波干擾。
三、按照正確的接線方法連接變送器，其通電時間要在十五到三十分鐘。
四、如果液位變送器安裝在水池、水塔等場合，可以將它的探頭沉于水底，遠離水流速過快的位置。
五、在有潛水泵等大波動場合使用的液位變送器安裝好使用插鋼管的辦法，鋼管要固定牢固，鋼管上每隔一段距離要開一個孔，鋼管位置要遠離進出水口。
六、接線盒要固定牢固，或裝個固定的支架，要防于干燥、遮蔭的地方，不能被雨淋
七、保護好通氣電纜，不可以彎折或堵住，更不能損壞，多余的電纜可以在附近盤起來。
八、室外安裝的液位變送器還要采取防雷措施。

單法蘭液位變送器兩個典型故障分析：

---

一、單法蘭液位變送器大幅度波動。
♦安裝地點：二氧化碳吸收塔。
♦故障現象：單法蘭液位變送器液位顯示頻繁在零位和一個相對固定值之間上下波動。
♦危害：不能正常調節，容易出現串氣和超壓爆炸。
♦故障原因分析：負壓法蘭下部設備填料出現堵塞造成托液，致使負壓側頻繁出現氣液兩相或溶液空間被擠占。
♦處理：疏通阻塞并找出原因，防止再次出現。

二、單法蘭液位變送器顯示偏高并分時段波動。
♦安裝地點：常壓儲罐
♦故障現象：儀表設置好后初期顯示正常，液位變化時會出現較大誤差，靜液面時分時段顯示波動。
♦危害：可能造成溢出或空罐而造成浪費或影響生產。
♦故障原因分析：1、導壓管（毛細管）可能泄露。2、介質過于粘稠。3、罐體排氣不暢。
♦分析要點：單法蘭液位變送器不可能堵塞，著重分析單法蘭液位變送器本身和介質性質，另外考慮環境影響。
♦檢查處理結果：通過分析基本排除設備和介質影響，通過液位計分時段波動判斷其對溫度敏感，從而認為可能是罐裝的導壓介質不正常，毛細管有空隙。將負壓法蘭移至下方觀察一段時間，有所改善，從而判斷為負壓毛細管有氣隙。將毛細管拆除后故障排除。
