關于差壓式流量變送器安裝方式改進的圖例說明
發表時間：2018-08-01 ??點擊次數：2862? 技術支持：1560-1403-222
1本文前言
差壓變送器是一種典型的自平衡檢測儀表，被**應用于測量液體、氣體的液位、密度和壓力等，差壓變送器可以防止管道中的介質直接進入變送器里，感壓膜片與變送器之間靠注滿流體的毛細管連接起來。差壓變送器用于測量液體、氣體和蒸汽的液位、密度和壓力，然后將其轉變成4- 20mA DC的電流信號輸出。RZ-3051DP差壓變送器也可以通過BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通訊，通過它們進行設定和監控等。
差壓變送器在用于流量測量時被稱為差壓流量計，采用介質流體流經節流裝置時產生的壓力差與流量之間存在一定關系的工作原理進行測定的。管道中安裝一個直徑比管道直徑小的節流元件時，在節流元件的上下游之間產生靜差壓，這個靜差壓的大小和流過的流體流量有關，差壓式流量計由一次裝置和二次裝置組成．一次裝置稱流量測量元件，它安裝在被測流體的管道中，產生與流量(流速)成比例的壓力差，供二次裝置進行流量顯示。
二次裝置目前一般都是選用差壓式變送器，通過差壓式變送器來接收測量元件產生的差壓信號，并通過內部的數據處理單元將信號轉換為相應的流量進行顯示。傳遞靜差壓的引壓管是用差壓變送器測流量必不可少的重要組成之一。
本文即是闡述傳統差壓式流量變送器的安裝方式及存在的缺陷，引伸出一種新型的自伴熱式直接安裝方式，這種安裝方式不僅不影響測量精度，而且節省安裝材料、節能降耗、維護工作量小。
2傳統安裝方式對引壓管的要求
用差壓變送器測流量傳統安裝對引壓管的敷設有以下幾點要求：
(1)引壓管按被測流體的性質和參數使用耐壓、耐腐蝕的材料，其內徑不小于6 mm，長度好在16m以內。
(2)引壓管水平敷設應有傾斜度，當引壓管水平敷設長度超過30 In時，應分段傾斜。
(3)為避免靜差壓信號傳遞失真，正負引壓管應盡量靠近，易凝易凍介質的引壓管要用蒸汽或熱水保溫伴熱。
差壓流量變送器是用引壓管將節流元件上二下游產生的靜差壓傳遞到差壓變送器的測量室，再將靜差壓用變送器轉換成標準信號，差壓變送器一般安裝在地面或平臺上的保溫箱(保護箱)中，再敷設專用保溫伴熱線。
3傳統長引壓管安裝方式的缺陷
(1)引壓管路長，浪費安裝材料。一個完整的流量差壓變送器的安裝至少需要正、負引壓截止閥2個，封包2個，正、負二次引壓手閥2個，平衡閥1個，放空閥4個，活接頭4個，引壓管約lo一30 m妊，伴熱線20—40m，伴熱手閥2個，疏水器1個，保溫箱1個，保溫棉、保溫布若干。
(2)引壓管路附件多，導致泄漏點增多，維護工作量增大。

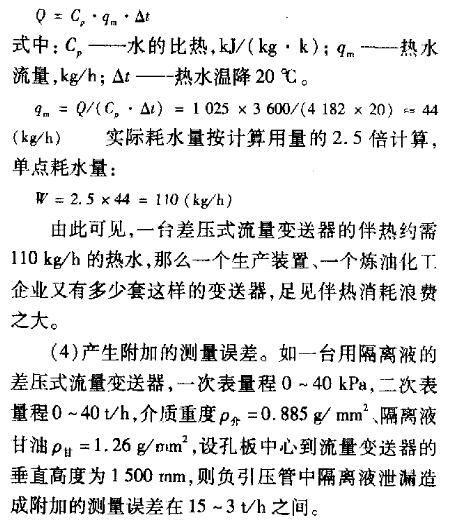

(3)伴熱能量消耗大。根椐計算，一臺差壓式流量變送器的伴熱熱量Q=1 025 W，用熱水伴熱前后溫度降低20℃(90℃降至70℃)計算，根椐公式：
4改進方案
由差壓變送器測流量的原理得知，用差壓變送器測流量時引壓管的長短與測流量無關，引壓管只起傳遞靜差壓的作用。引雎管可長可短，根椐這一思路，在安裝環境許可的條件下，可盡量將引壓管縮短，取消部分安裝附件，節約安裝材料。
管道中流體的輸送一般都有較高的溫度，因此流體輸送管道本身輻射的能量在管道周圍形成一個高溫區，需洲防凝防凍介質的差壓變送器安裝中，在縮短引壓管的同時，可將差壓變送器的測量室靠近輸送管道，利用管道輻射熱為儀表伴熱，節約伴熱蒸汽或熱水。我們稱這種安裝方式為自伴熱式肖接安裝法。
5 改進前后安裝方式的對照示意圖

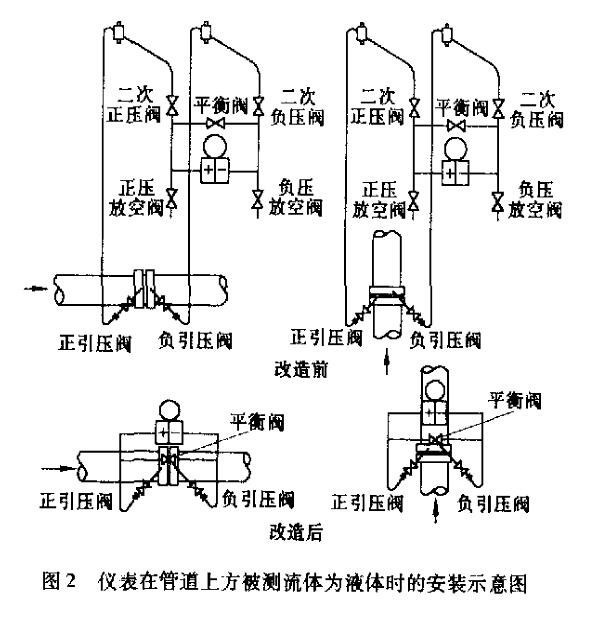

(1)被測流體為液體時，引壓管的安裝方式如圖1、圖2所示。
(2)被測流體為氣體時，引壓管的安裝方式如圖3所示。

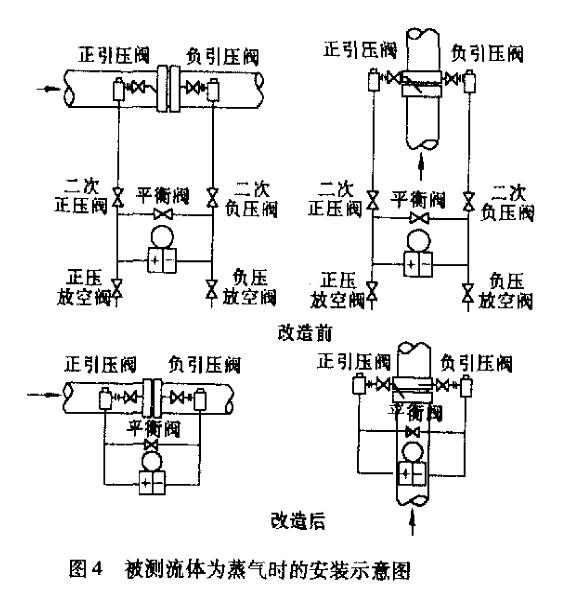

(3)被測流體為蒸氣時，引壓管的安裝方式如圖4所示。
6改進后的優點
(1)引壓管縮短后，不影響測黌原理和測量精度，節約大量的安裝材料。一個改進后的流量差壓變送器的安裝只需要正、負引壓截止閥2個，平衡閥1個，活接頭2個，引壓管約1—2 m，需防凝防凍的差壓變送器可利用管道輻射熱為儀表伴熱，不需要敷設專門的蒸汽或熱水伴熱管線。
(2)引壓管短，引壓管路附件少，從取壓孔到表頭一般不超過1 m，泄漏點減少，維護量下降。
(3)節約伴熱安裝材料和伴熱能源。改進后的安裝方式不需要伴熱蒸汽或熱水，節約伴熱安裝材料和伴熱能源，降低生產成本。
(4)參照流量差壓變送器改進的安裝方式，有些雎力變送器的安裝也口J以用這種方式安裝，因此這種安裝方式有很大的推廣前景。
7注意事項
改進安裝方式的流量差壓變送器在安裝過程中要注意以下兩點：
(1)由于縮短了引壓管線，測量表頭距節流元件很近，因此截流元件和測量表頭的安裝應盡量靠近地而或工作平臺，便于維護。
(2)需伴熱的差壓變送器，流體管道包保溫時．將變送器的測量室一起包在保溫層內，變送器測量室與管道的距離根據管道內流體的溫度及管道輻射產生的溫度確定，要滿足變送器對工作環境的溫度薯}R。改造后的變送器安裝過程中，正、負引原管要盡量地短，變送器的測鼉室緊靠近流體管道，由于引壓管很短，水平流體管道的流量變送器的安裝可考慮安裝在管道的上方或水平位置。，儀表引壓管路排氣可用儀表放空堵頭來完成。
