如何有效提高外夾式超聲波流量計測量精度

        外夾式超聲流量計在生產中的應用越來越多了，超聲流量計它是通過檢測流體流動對超聲束(或超聲脈沖)的作用以測量流量的儀表。根據對信號檢測的原理超聲流量計可分為傳播速度差法(直接時差法、時差法、相位差法和頻差法)、波束偏移法、多普勒法、互相關法、空間濾法及噪聲法等。目前在工業生產領域使用多的是時差法的超聲波測量技術，在國內這項技術已經趨于成熟，在國內有多家企業都有生產。

        外夾式超聲波流量計的優點體現在哪里？為什么說對于大口徑的流體測量是一種性價比好的選擇？外夾式超聲波流量計如何選型？可以用于哪些介質？流量計安裝的便捷性體現在哪里？在測量中如何有效地提高流量計的測量精度？本文就對于廣大用戶普遍存在疑惑作一個簡單的介紹。

若要訪問更多關于超聲波流量計選型，請點擊網址：http://m.jianchunqp.cn/llyb/chaoshengboliuliangji/

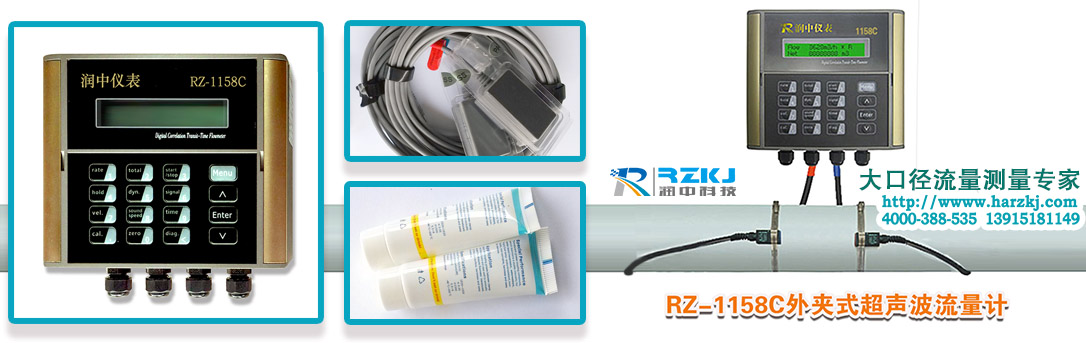

        外夾式超聲波流量計流量測量準確度不受被測流體溫度、壓力、粘度、密度等參數的影響，又可制成非接觸及便攜式測量量外表，故可解決其它類型外表所難以測量的強腐蝕性、非導電性、放射性及易燃易爆介質的流量測量疑問，相比較于其它類型的安裝費用高，安裝困難，外夾式超聲波流量計的性價比不言而喻。如果選對象RZ-1158C經濟型的外夾式超聲波流量計，不僅可以滿足企業對于常用介質，比如水、化工原料等純凈液體測量要求，更可為企業省下一大筆安裝施工費用及后期維護支出。由于超聲流測量的自身的特點，要求測量管道中的液相是單純不含有氣泡的，并且盡量是純凈的液相為佳，如果所測管道中含有太多雜質和顆粒物質，建議選用多普勒超聲波流量計，關于多普勒超聲波流量計的測量原理及產品應用，大家可自行百度一下。

       鑒于外夾式超聲波流量計的非接觸測量特色，再配以合理的電子線路，一臺儀表可適合多種管徑測量和多種流量范圍測量。外夾式超聲波流量計的適應能力也是其它外表不可比較的。潤中儀表生產的RZ-1158C、RZ-1188C等產品高可以測量1200mm直徑的管道了。外夾式超聲波流量計具有上述一些長處因此它越來越受到重視而且向商品系列化、通用化開展，現已制成不一樣聲道的標準型、高溫型、防爆型、濕式型外表以適應不同的測量介質，不一樣場合和不一樣管道條件的流量測量。

        外夾式超聲波流量計的安裝在所有種類的流量計是簡略快捷的，僅需挑選一個合適的測量點，如果測量點有臟污或漆面涂層，建議將其用砂紙、磨光機等工具把測量處清理干凈平整，然后使用專用耦合劑將傳感器與測量點貼緊，用專用的卡箍固定結實，在調試過程中將測量點處的管道參數輸入到流量計中。為確保測量精度和穩定性，傳感器的設備點應挑選在流體散布均勻的直管段有些(設備時管道中有必要充溢液體)。

　　外夾式超聲波流量計確保測量精度辦法之一：1.挑選充溢流體的原料均勻質密、易于外夾式超聲波傳輸?shù)墓芏危绻P直管段(流體向上活動)或水平管段。
　　外夾式超聲波流量計確保測量精度辦法之二：傳感器設備間隔應挑選上游大于10倍直管徑、下流大于5倍直管徑以內無任何閥門、彎頭、變徑等均勻的直管段，設備點應充沛遠離閥門、泵、高壓電和變頻器等攪擾源。
　　外夾式超聲波流量計確保測量精度辦法之三：防止設備在管道體系的高點或帶有自在出口的豎直管道上(流體向下活動)。
　　外夾式超聲波流量計確保測量精度辦法之四：關于開口或半滿管的管道，流量計應設備在U型管段處。
　　外夾式超聲波流量計確保測量精度辦法之五：設備點的溫度、壓力應在傳感器可作業的范圍以內
　　外夾式超聲波流量計差錯大原因：A.傳感器裝在水平管道的頂部和底部的沉淀物 攪擾超聲波信號;B.傳感器裝在水流向下的管道上，管內未充溢流體;C.使流態強列烈波動的設備如：文氏管、孔 板、渦街、渦輪或有些封閉的閥門，正好在傳感器發射和接納的范圍內，使讀數不準確;D.流量計輸入管徑與管道內徑不匹配。
　　外夾式超聲波流量計差錯大處理辦法：A.將傳感器裝在管道兩邊;B.將傳感器裝在充溢流體的管段上;C.將傳感器裝在遠離上述設備的地方，傳感器上游距上述設備30D，下流距上述設備10D或移至上述設備的上游;D.修改管徑，使之匹配。
　　外夾式超聲波流量計被測管道內壁結垢太厚或介質中有顆粒，形成信號衰減太大，解決辦法：承認外表接線是不是到位，管道外表是不是打磨到位，耦合劑是不是涂抹充足或替換大型外夾傳感器或插進傳感器。當被測管道空管時解決辦法：把管道充溢水，確保被測管段滿管;當管道參數輸入有誤差時，解決辦法：細心觀察現場工況，修改外夾式超聲波流量計管段參數。
