LDE電磁流量計口徑與量程、流速之間的匹配關系

發表時間：2016-10-28 ??點擊次數：959? 技術支持：1560-1403-222

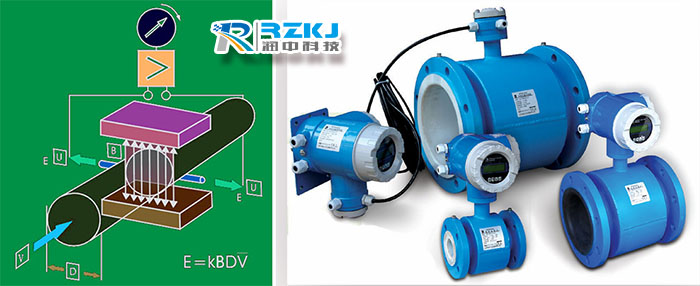

RZ-LDE電磁流量計的工作原理是根據電磁感應原理進行的，是一種高精度、高可靠和使用壽命長的流量儀表，在流量測量領域有著**的應用，潤中儀表在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究，產品檢測上有一套國內目前的，專用于電磁流量計的生產設備和流量實流標定裝置，能夠軟件和硬件上切實保證產品長期的高質量。

RZ- LDE電磁流量計特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不便。另外還設計4-6多電極結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。

電磁流量計測量范圍流量范圍參考：

口徑（mm）	流量范圍（m3/h）	口徑（mm）	流量范圍（m3/h）
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～1762.5	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

變送器口徑通常選用與管道系統相同的口徑．如果管道系統有待設計，則可根據流量范圍和流速來選擇口徑．對于電磁流量計來說，流速以2—4m／s較為適宜．在特殊情況下，如液體中帶有固體顆粒，考慮到磨損的情況，可選常用流速≤3m／s，對于易附管理的流體．可選用流速≥2m／s

變送器的量程可以根據兩條原則來選擇：一是儀表滿量程大于預計的大流量值；二是正常流量大于儀表滿量程的50％，以保證一定的測量精度．

智能電磁流量計性能特點:

◆測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。

◆測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。

◆由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。

◆傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。

◆LDE轉換器采用國內新的單片機(MCU)和表面貼裝技術(SMT)，性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。

◆雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和材料，確保產品的性能在長時候內保持穩定。
更金關于電磁流量計工作原理請點擊http://m.jianchunqp.cn/xinwenhuodong/gongsixinwen/1321.html

RZ-LDE智能電磁流量計選型表：
