電磁流量計標定的具體過程及需要注意的事項說明

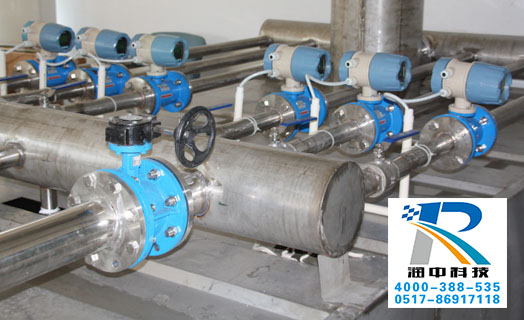

電磁流量計在出廠之前都是需要進行標定的，目前在電磁流量計的廠家，用于產品的終標定的介質絕大部分都是在用水進行標定，在測量符定流量計導電率要求的液體介質，無論是水還是其他可導電的溶液，水標定完全可以達到標定要求。在對于驗證電磁流量計基本性能過程中，水流量標定裝置是的后一個關口，也產品是否合格的重要的驗收證據。為嚴守后一個關口，正確標定電磁流量計，標定人員*先應具有流量儀表檢定員的資格證書，這是基本的條件之一。

其次， 水流量標定裝置要取得有效的檢定證書。對于0.5級的電磁流量計來說， 證書中顯示流量裝置的擴展不確定度至少為0.15%。一般情況下，標準表水流量裝置可以滿足需求。如果要標定0.2級的電磁流量計，流量裝置的擴展不確定度至少要0.06%，一般情況下，靜態稱重法水流量裝置可以滿足需求。

在此基礎上，電磁流量計的標定方法顯得尤其重要。俗話說細節決定成敗，標定人員不僅要熟悉電磁流量計的使用和安裝， 還要熟悉和了解水流量裝置。唯有如此，標定人員才能在不錯誤使用和標定的基礎上，更為精細和準確地給電磁流量計定刻度，使其處于佳的使用狀態。

一、電磁流量計的安裝
1.機械安裝在沒有制造廠推薦的情況下，流量計要安裝在與流量計上下游連接處尺寸、內徑相一致的管道系統中。連接流量計的管道內徑不得小于流量計的內徑，但不得大于流量計內徑的3%。如果管道內徑小于流量計內徑，流體流動的漩渦將會卷入流量計，導致流量計準確度變差。

流量傳感器應安裝在離任何上游擾動至少10倍公稱通徑（10DN） 和離任何下游擾動5DN的直管段中。對于液體水流量標定裝置這是輕而易舉的。然而對于一些特殊口徑，例如DN450、DN750、DN1050等美標尺寸，國內廠家一般沒有這樣相對應的前后直管道，那就必須在現有管道的基礎上，采用變徑的辦法進行標定，變徑的角度不應大于15°。管路與流量計之間連接處應保證密封件不伸入管道內部。建議管路法蘭密封為O型圈，這樣密封件很難深入管道內部。曾經發現有一臺0.2級的高精度進口電磁流量計的標定結果在誤差2%左右， 而且線性極差。標定人員檢查了電子秤、換向器、管道泄漏、閥門泄漏等眾多問題后，依然毫無頭緒。后萬般無奈的情況下，拆卸開流量計，發現橡膠墊片有一多半伸入管道內部，橡膠墊片復原以后，這臺高精度電磁流量計標定結果控制在0.2%以內。雖然問題簡單，但是卻困擾了標定人員、流量計廠家、流量裝置廠家2~3月，嚴重降低了大家的工作效率。

若流量計為夾持型傳感器， 需裝在兩個法蘭之間。必須注意，安裝時應盡可能保持同軸度。



2.電氣安裝

傳感器法蘭與裝置的配對法蘭之間，應通過黃綠線連接起來，以保證流量計與管道介質具有相同的電位。如果碳鋼管道內部有防腐絕緣漆，這一接地更應該進行。

轉換器外殼有專門的接地端子，也應接地。轉換器220VAC電源盡量從電壓穩定的插座上獲
得。轉換器內部一般為L、N、接地3個接線端子，標定者也必須使用帶黃綠接地線的三線電源給流量計轉換器通電。這樣可以避免電源引入的波動和干擾。曾經發生過一件耗時長達3~4個月的事情， 客戶將一臺0.2級高精度的電磁流量計送檢到一家省級計量機構，檢定結果在1%左右，客戶不相信此結果，又送檢到另外一家省級計量機構， 結果發現也是超差不合地線的電源線。更換成三線電源線以后，廠家標定依舊合格。拿到省級計量部門，檢定結果滿足0.2級的需求。

標定者應該檢查流量計的銘牌， 判斷其是220VAC還是24VDC的電源， 經常有粗心大意的操作者將24VDC的轉換器直接通電交流電源，導致轉換器損壞，造成不必要的損失。
3.正確設置和通信
轉換器有脈沖和電流輸出時，優選脈沖輸出作為計量的**。使用電流輸出進行通信時，標定準確度會降低0.1%，對于0.2級或0.5級的電磁流量計來說，是不可忽略的誤差。

在選擇脈沖輸出的情況下，一定要查看銘牌或使用說明書或詢問廠家，脈沖輸出到底是有源的還是無源的。經常有標定者在有源的輸出上再疊加一個24VDC的電源，這樣就損壞了轉換器的線路板。更有甚者，有些標定者疊加一個220VAC的電源，結果可想而知。

在脈沖連接好以后， 要進行脈沖當量的設置，一般的要求是盡可能地設置當量高一點，但不能超過所允許的高頻率。有的操作者在標定DN40的流量計時，設置的脈沖當量是100L/P，明顯偏大，或者說，如果一個脈沖是誤差，換算成體積量就是0.1m3，分辨力顯然不夠。

二、流量標定裝置的正確操作
*先在流量計的整個檢定過程中，必須保持所有管道內充滿液體，無氣體存在。在流量標準裝置起始階段，在大流量情況下運行（5~10）min確實可以暫時排除所有氣體，但不排除隨后氣體的混入。

由于水泵吸水口距離液面較低，導致水泵時不時吸入氣體，這是產生氣體的原因之一，這樣的危害不僅僅是流量計標定產生異常，還會由于氣體隨后被水泵壓縮產生很高壓力破壞水泵。如果產生此問題，水泵上方必須增加格柵裝置，打破吸水漩渦，保護水泵，提高檢定準確性。
產生氣體的另一個主要原因是一般的夾表器氣缸是內置的，由于長時間對O型圈的磨損，壓縮空氣會進入管道內部，這是一個比較隱蔽的現象。如果產生此問題，就必須及時維修夾表器，更換密封用O型圈。或者干脆采購氣缸外置型的夾表器。

還有一個產生氣體的潛在原因更難以發現。由于管道設計得不合理，管道有流動死區或直徑較大的匯管，導致在小流量標定時，這些管道非滿管，存在空氣，終影響到流量計的標定結果。如果產生此問題，就必須在響應管道上安裝排氣閥。在流量計標定時， 還必須注意低于電子秤的正確使用。裝置建設者在設計初期以及不確定度的評估方面，往往使用電子秤的滿量程上限作為評估的標準，如20kg電子秤的檢定分度值是2g，則不確定度為2×10-3/20×****=0.01%， 這個不確定度確實是非常高，但操作者由于各種各樣的原因，在標定小口
徑小流量時，往往用到滿量程的10%或20%，這樣的標定結果往往導致流量計超差，這其實是操作者不理解不確定度評估的原因造成的，需要引起操作者高度的重視。

在用質量法標定流量計時需注意的另一個隱蔽環節就是水的密度。不同地區由于水質不一樣，自來水公司處理的方式也不完全一樣，導致自來水的密度和純水的密度有較大差別。例如，上海地區20℃的水密度大于1000kg/m3，純水的密度卻小于這一數值。因此，每個地方的計量部門以及廠家需要利用玻璃浮子密度計，測試得到不同水溫下的密度值，以便更
加真實有效地提高裝置的真實不確定度，從而能夠更好地標定流量計。

此外， 對于長期使用的液體水流量標準裝置，其正常的維護包括日點檢、月點檢和年點檢，也是影響流量標準裝置可靠性的重要因素，在此不一一贅述。

三、結束語
1.電磁流量計的機械、電氣安裝以及通信設置嚴重影響流量計的標定結果，操作不當，甚至?xí)p壞流量計。

2.正確操作流量標準裝置會使標定電磁流量計更加容易。有時電磁流量計超差確實是流量標準裝置自身原因造成的，這是不該出現的。
